Permanent-Trommelmagnete


Permanent-TrommelmagneteDer Trommelmagnet, auch als Separiertrommel bezeichnet, besteht aus zwei Elementen: einem magnetischen und einem nicht-magnetischen Teil. Dieses System ist in einer sich drehenden Trommel eingeschlossen, an der der Materialfluss vorbeigeführt wird. Der Trommelmantel ist mit Führungsrippen versehen, um eine gute Separierung zu erreichen. Das transportierte Material wird durch die Trommel in eisenhaltige und nicht-eisenhaltige Teile getrennt. Unter dem Einfluss des Magnetfeldes bleiben die Eisenpartikel längere Zeit auf der Trommel und fallen ab, nachdem sie die Magnetzone verlassen haben. Das Funktionsprinzip wird in den Abbildungen erläutert. Die Trommel ist aus hochwertigem, verschleißbeständigem Stahl gefertigt und ist mit einem sich mitdrehenden sowie einem feststehenden Wellenzapfen versehen. Der rotierende Lagerzapfen ist angetrieben, während der feststehende Achszapfen zur Positionierung des Magnetfeldes eingesetzt wird. Dieses Feld erstreckt sich über 180 Grad. Lagerböcke werden mitgeliefert.

Standardmäßig werden die Trommeln in permanent-magnetischer Ausführung geliefert. Die Ausführungen mit einem Durchmesser von 215 und 315 mm sind auch mit den Hochenergiemagneten Neodym lieferbar.

Zeichnung - Permanent-Trommelmagnete im EinsatzZeichnung - Permanent-Trommelmagnete im Einsatz

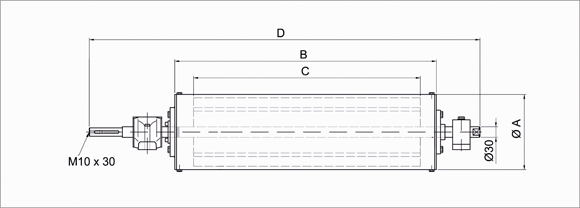

Art.-Nr. Ø (A) max. Dreh- Leistung Magnet- Trommel- D Gewicht
Kapazität zahl breite (C) breite (B)
mm m³/h min -1 kW mm mm mm kg
BM 29.044 215 4 40 0,55 300 400 770 75
BM 29.045 215 5 40 0,55 400 500 868 85
BM 29.046 215 6 40 0,55 500 600 968 95
BM 29.047 215 8 40 0,55 650 750 1118 120
BM 29.048 215 10 40 0,55 800 900 1248 135
BM 29.049 215 12 40 0,55 1000 1100 1448 165
BM 29.050 315 12 40 0,55 400 500 927 100
BM 29.051 315 15 40 0,55 500 600 1027 115
BM 29.052 315 20 40 0,55 650 750 1177 140
BM 29.053 315 25 40 0,55 800 900 1297 160
BM 29.054 315 30 40 0,55 1000 1100 1497 190
BM 29.055 400 20 35 0,55 400 500 979 160
BM 29.056 400 25 35 0,55 500 600 1076 180
BM 29.057 400 30 35 0,55 650 750 1226 210
BM 29.058 400 40 35 0,55 800 900 1400 240
BM 29.059 400 50 35 0,55 1000 1100 1600 280
Weitere Abmessungen auf Anfrage.



Hochintensitäts-Trommelmagnete aus Neodym (NdFeB)


Die Hochintensitäts-Trommelmagnete sind durch den Einsatz des Neodym-Magnetma-terials der Qualität ND50 speziell für die Separierung kleiner Eisenpartikel oder von Eisenpartikeln < 5 mm, die an oder in anderen Materialien haften, geeignet. Selbst leicht magnetische Materialien, wie Edelstahl, lassen sich häufig mit dem Trommelmagneten separieren. Um ein optimales Ergebnis zu erreichen, ist eine geringe Schichthöhe auf dem Trommelmantel erforderlich.

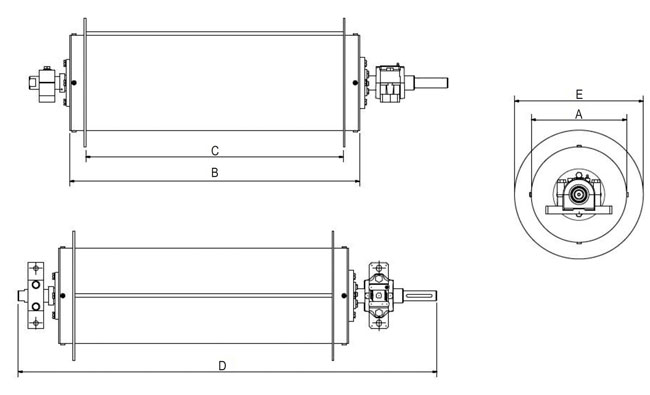

Art.-Nr. A B C D E Gewicht
mm mm mm mm mm kg
BM 29.810 296 500 400 900 400 156
BM 29.811 296 600 500 1000 400 187
BM 29.812 296 700 600 1100 400 218
BM 29.813 296 900 800 1300 400 280
BM 29.814 296 1000 1000 1500 400 342


Zurück zur Produktübersicht
