Permanent-Kopfwalzenmagnete mit auswechselbarer Achse

Die magnetische Stirnwalze ersetzt die Antriebswalze am Auslauf von Förderbändern. Aufgrund der vielen unterschiedlichen Ausführungen von Förderbändern liefern wir Kopfwalzenmagnete abgestimmt auf die vorhandenen Gegebenheiten und montagefertig. Die Abbildung zeigt, dass die Eisenpartikel durch die magnetische Stirnwalze aus dem Materialfluss herausgezogen und zur Unterseite des Bandes befördert, wo sie abgeschieden und aufgefangen werden.

Das Magnetsystem ist in zwei Ausführungen lieferbar: mit längsgerichteter Polfeldverteilung zum Einsatz für größere Materialdicken und Eisenpartikel sowie mit seitlicher Polfeldverteilung bei geringem Eisenverschmutzungsgrad und dünnen Metallschichten. Alle Kopfwalzenmagnete werden standardmäßig mit einem starken Keramik-Magnetsystem geliefert. Alle Ausführungen sind ebenfalls mit Neodym-Magnetmaterial lieferbar. Bei Bestellung bitte die Art.-Nr. mit /ND ergänzen.

Die Systeme sind wartungsfrei und benötigen keine Energieversorgung.

Wirkungsweise - Permanent-Kopfwalzenmagnete

Wirkungsweise - Permanent-Kopfwalzenmagnete

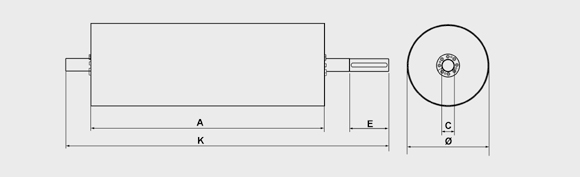

Art.-Nr.	Ø	Band-	A	K	C	E	Kapa-	max. Bandge-	Gewicht
		breite					zität	schwindigkeit
	mm	mm	mm	mm	mm	mm	m³/h	m/s	kg
BM 27.244	215	400	500	909	40	119	14	0,8	75
BM 27.245	215	500	600	1009	40	119	17	0,8	90
BM 27.246	215	600	700	1109	40	119	21	0,8	100
BM 27.247	215	650	750	1159	40	119	23	0,8	110
BM 27.248	215	850	950	1359	40	119	28	0,8	130
BM 27.249	215	1050	1150	1559	40	119	35	0,8	160
BM 27.250	315	400	500	909	40	119	20	1,2	130
BM 27.251	315	500	600	1009	40	119	27	1,2	140
BM 27.252	315	600	700	1173	50	153	30	1,2	190
BM 27.253	315	650	750	1223	50	153	35	1,2	195
BM 27.254	315	850	950	1423	50	153	45	1,2	230
BM 27.255	315	1050	1150	1717	65	207	55	1,2	280
BM 27.256	400	400	500	973	50	153	35	1,5	200
BM 27.257	400	500	600	1073	50	153	45	1,5	220
BM 27.258	400	600	700	1173	50	153	55	1,5	270
BM 27.259	400	650	750	1223	50	153	55	1,5	280
BM 27.260	400	850	950	1517	65	207	70	1,5	330
BM 27.261	400	1050	1150	1717	65	207	90	1,5	420

Weitere Abmessungen und andere Wellenzapfendurchmesser sind auf Anfrage lieberbar.
