Überband-Magnetsystem in permanent-magnetischer Ausführung

Das wichtigste Einsatzgebiet von Überband-Magnetsystemen ist das Separieren aller ferro-magnetischen Teile beim Transport von Rohstoffen auf Förderbändern. Zu diesem Zweck werden die Magnete über den Förderbändern angeordnet. Das Magnetsystem entfernt dann alle Eisenpartikel vom Materialfluss beim Unterdurchlaufen. Nach Verlassen des Magnetbereiches fallen diese Eisenpartikel dann in eine Auffangeinrichtung. Das Magnetsystem wird durch eine verschleißfeste, rostfreie Stahlplatte geschützt. Überband-Magnete finden in den unterschiedlichsten Industriezweigen ihren Einsatz. Typische Anwendungsgebiete für Überband-Magnete sind Reißwölfe und Hammermühlen sowie in der Recyclingindustrie.

Diese Art von Enteisenungssystemen ist mit einem starken Permanentmagneten versehen. Der Standardantrieb für alle Ausführungen ist ein Aufsteck-Getriebemotor, Schutzart IP 54. Auf Wunsch können die Überbandmagnete bis einschließlich der Serien 320 mit einem Trommelmotor, Schutzart IP 65 ausgeführt werden. Das System ist mit stabilen Trommelspannflanschen versehen, die eine sehr schnelle Verstellung des Bandes ermöglichen. Durch die Form der Trommeln ist der Bandlauf selbstregelnd. Das Überband besteht aus verschleißfestem Synthetikgummi mit aufvulkanisierten Austragsstollen. Die Anschlussspannung beträgt 400/230 V, 50 Hz. Andere Anschlussspannungen sind auf Anfrage lieferbar. Einige Baugrößen können mit einem abgestuften Magnetsystem geliefert werden. Bei dieser Ausführung wird ein Transportpol in Verlängerung des Hauptpols montiert. Dieser Pol bewirkt einen Wechsel im Magnetfeld. Die Fe-Teile erhalten eine andere Lage, so dass alle Nichteisenteile, die durch die Fe-Kontaminationen gehalten wurden, zurück in den Produktstrom fallen können. Hierdurch wird eine höhere Reinheit der Fe-Fraktionen erzielt. Diese erweiterte Ausführung sollte nur in Laufrichtung des Austragsbandes installiert werden. Die Serien 400 und 500 sind mit einem Gummiaustragsband und einer zusätzlichen Beschichtung (Correx Blue 45° - Shore) zwischen den Austragsstollen ausgeführt.

Überband-Magnetsystem quer zum Transportband angeordnet

Überband-Magnetsystem in Längsrichtung über Umlenkförderbandrolle angeordnet

Fangfeldtiefen der Überband-Systeme

Art.-Nr.	Stab Ø5x25	Stab Ø5x75	Mutter M16
BM 28.001 bis BM 28.003	165	225	130
BM 28.101 bis BM 28.111	255	370	180
BM 28.130 bis BM 28.140	260	380	195
BM 28.010 bis BM 28.014	295	430	225
BM 28.020 bis BM 28.024	315	460	240
BM 28.030 bis BM 28.035	335	480	250
BM 28.040 bis BM 28.047	360	500	275

Überband-Magnetsysteme - ausgerüstet mit einem Keramik-Magnetsystem

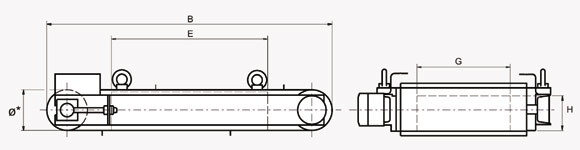

Zeichnung - Überband-Magnetsystem

Serie 135

Art.-Nr.	Trommel-Ø	B	E*	G*	H*	Leistung	Gewicht
	mm	mm	mm	mm	mm	kW	kg
BM 28.001	135	955	520	310	130	0,55	153
BM 28.002	135	1155	720	310	130	0,55	197
BM 28.003	135	1355	920	310	130	0,55	242

*Magnetabmessungen

Serie 220

Art.-Nr.	Trommel-Ø	B	E*	G*	H*	Leistung	Gewicht
	mm	mm	mm	mm	mm	kW	kg
BM 28.101	220	1050	430	505	180	1,1	335
BM 28.102	220	1150	530	505	180	1,1	375
BM 28.103	220	1250	635	505	180	1,1	420
BM 28.104	220	1355	735	505	180	1,1	470
BM 28.105	220	1455	835	505	180	1,1	515
BM 28.106	220	1555	935	505	180	1,1	560
BM 28.107	220	1655	1040	505	180	1,1	600
BM 28.108	220	1755	1140	505	180	1,1	650
BM 28.109	220	1860	1250	505	180	1,1	695
BM 28.110	220	1960	1350	505	180	1,1	740
BM 28.111	220	2060	1450	505	180	1,1	785
BM 28.130	220	1050	430	810	180	1,5	470
BM 28.131	220	1150	530	810	180	1,5	545
BM 28.132	220	1250	635	810	180	1,5	620
BM 28.133	220	1355	735	810	180	1,5	695
BM 28.134	220	1455	835	810	180	1,5	765
BM 28.135	220	1555	935	810	180	1,5	840
BM 28.136	220	1655	1040	810	180	1,5	915
BM 28.137	220	1755	1140	810	180	1,5	990
BM 28.138	220	1860	1250	810	180	1,5	1060
BM 28.139	220	1960	1350	810	180	1,5	1140
BM 28.140	220	2060	1450	810	180	1,5	1210

*Magnetabmessungen

Serie 320

Art.-Nr.	Trommel-Ø	B	E*	G*	H*	Leistung	Gewicht
	mm	mm	mm	mm	mm	kW	kg
BM 28.010	320	1705	835	610	247	2,2	734
BM 28.011	320	1910	1040	610	247	2,2	891
BM 28.012	320	2120	1250	610	247	2,2	1048
BM 28.013	320	2320	1450	610	247	2,2	1250
BM 28.014	320	2520	1650	610	247	2,2	1363
BM 28.020	320	1705	835	810	247	2,2	930
BM 28.021	320	1910	1040	810	247	2,2	1136
BM 28.022	320	2120	1250	810	247	2,2	1342
BM 28.023	320	2320	1450	810	247	2,2	1548
BM 28.024	320	2520	1650	810	247	2,2	1754

*Magnetabmessungen

Serie 400

Art.-Nr.	Trommel-Ø	B	E*	G*	H*	Leistung	Gewicht
	mm	mm	mm	mm	mm	kW	kg
BM 28.030	400	1885	835	810	350	2,2	1336
BM 28.031	400	2090	1040	810	350	2,2	1622
BM 28.032	400	2300	1250	810	350	2,2	1789
BM 28.033	400	2500	1450	810	350	2,2	2194
BM 28.034	400	2700	1650	810	350	2,2	2491
BM 28.035	400	2900	1850	810	350	2,2	2767

*Magnetabmessungen

Serie 500

Art.-Nr.	Trommel-Ø	B	E*	G*	H*	Leistung	Gewicht
	mm	mm	mm	mm	mm	kW	kg
BM 28.040	500	2085	835	900	410	2,2	1758
BM 28.041	500	2290	1040	900	410	2,2	2135
BM 28.042	500	2500	1250	900	410	2,2	2512
BM 28.043	500	2700	1450	900	410	2,2	2819
BM 28.044	500	2900	1650	900	410	3,0	3266
BM 28.045	500	3100	1850	900	410	3,0	3642
BM 28.046	500	3300	2050	900	410	3,0	4019
BM 28.047	500	3500	2250	900	410	3,0	4369

*Magnetabmessungen

Überband-Magnetsysteme - ausgerüstet mit einem Neodym-Magnetsystem

Fangfeldtiefen der Überband-Systeme

Art.-Nr.	Stab Ø5x25	Stab Ø5x75	Mutter M16
BM 28.070/ND bis BM 28.074/ND	323	408	256
BM 28.075/ND bis BM 28.079/ND	418	541	313

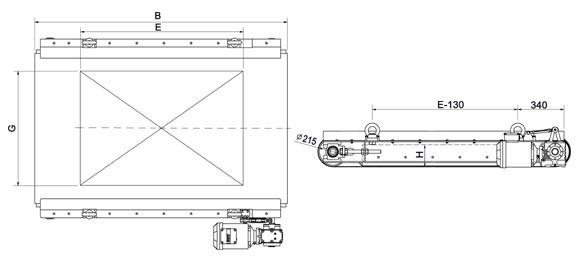

Zeichnung - Überband-Magnetsystem - Neodym

Art.-Nr.	Trommel-Ø	B	E*	G*	H*	Leistung	Gewicht
	mm	mm	mm	mm	mm	kW	kg
BM 28.070/ND	215	1453	800	483	161,5	2,2	660
BM 28.071/ND	215	1653	1000	483	161,5	2,2	750
BM 28.072/ND	215	1853	1200	483	161,5	2,2	840
BM 28.073/ND	215	2053	1400	483	161,5	2,2	930
BM 28.074/ND	215	2253	1600	483	161,5	2,2	1020
BM 28.075/ND	215	1453	800	843	161,5	2,2	915
BM 28.076/ND	215	1653	1000	843	161,5	2,2	1065
BM 28.077/ND	215	1853	1200	843	161,5	2,2	1215
BM 28.078/ND	215	2053	1400	843	161,5	2,2	1365
BM 28.079/ND	215	2253	1600	843	161,5	2,2	1515

*Magnetabmessungen

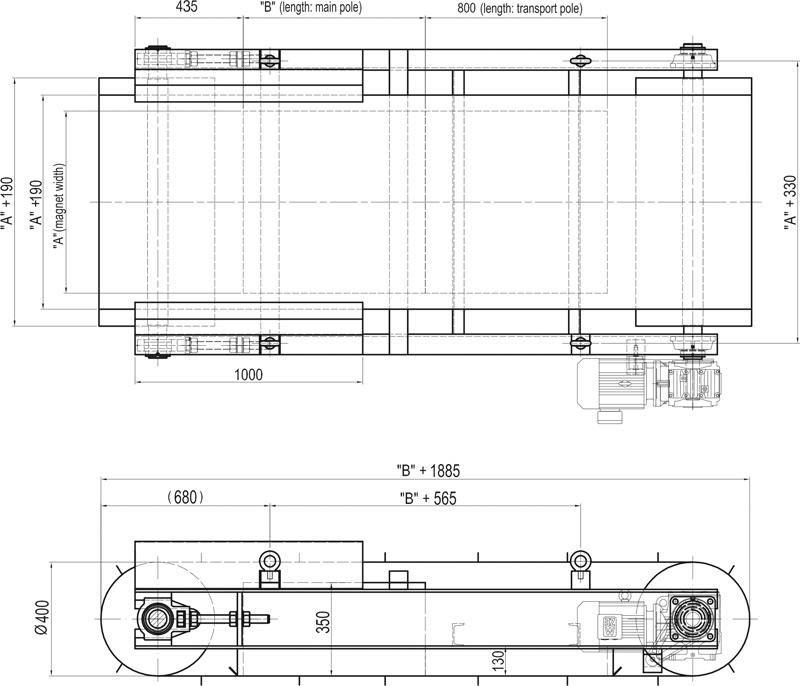

Überband-Magnete mit abgestuftem Magnetsystem für Längsaustrag

Antrieb: Getriebemotor Fabrikat SEW, Leistung 3 - 5,5 kW (typenabhängig)

Art.-Nr.	Trommel-Ø	A	B
	mm	mm	mm
BM 28.400/LD	400	800	1000
BM 28.401/LD	400	800	1200
BM 28.402/LD	400	1000	1000
BM 28.403/LD	400	1000	1200
BM 28.404/LD	400	1000	1400
BM 28.405/LD	400	1200	1200
BM 28.406/LD	400	1200	1400
BM 28.407/LD	400	1200	1600
BM 28.408/LD	400	1400	1400
BM 28.409/LD	400	1400	1600
BM 28.410/LD	400	1400	1800
BM 28.411/LD	400	1600	1600
BM 28.412/LD	400	1600	1800
BM 28.413/LD	400	1600	2000

Art.-Nr.	Trommel-Ø	A	B
	mm	mm	mm
BM 28.500/LD	500	800	1000
BM 28.501/LD	500	800	1200
BM 28.502/LD	500	1000	1000
BM 28.503/LD	500	1000	1200
BM 28.504/LD	500	1000	1400
BM 28.505/LD	500	1200	1200
BM 28.506/LD	500	1200	1400
BM 28.507/LD	500	1200	1600
BM 28.508/LD	500	1400	1400
BM 28.509/LD	500	1400	1600
BM 28.510/LD	500	1400	1800
BM 28.511/LD	500	1600	1600
BM 28.512/LD	500	1600	1800
BM 28.513/LD	500	1600	2000
