Kaskaden-Magnetsysteme Kaskaden-Magnetsysteme werden beim Abscheiden eisenhaltiger Metalle mit hohem Wirkungsgrad eingesetzt. Diese Systeme sind in manueller und automatischer Ausführung lieferbar. Das Gehäuse der kompletten Kaskadenmagnete besteht aus 4 mm starkem rostfreien Stahl (Werkstoff-Nr. 1.4301) und ist somit sehr stabil und ver-schleißfest. Geringe Einbauhöhe und verkürzte Rohrlänge erweitern die Einsatzmöglichkeiten. Die Systeme können einfach in bestehende Anlagen eingebaut werden. Die Art.-Nr. BM 26.048 bis BM 26.053 - standardmäßig gefertigt aus Stahl St37/2 - sind ohne Klappkasten ausgeführt und werden manuell durch Abschwenken der Magnete gereinigt. Alle weiteren Ausführungen haben für den Abfluss der separierten Eisenpartikel einen seitlich angeordneten Klappkasten. Nach dem Abschwenken der Magnetsysteme gelangen die Eisenpartikel aus dem Magnetfeld und fallen aus dem Klappkasten. Das System ist gereinigt. Die automatischen Ausführungen sind wahlweise mit pneumatisch bzw. elektrisch betätigten Steuerventilen lieferbar. Die selbstreinigenden Systeme können zusätzlich mit einem Luftdruckbehälter ausgeführt werden, der bei Energieausfall eine weitere Funktionsfähigkeit des Reinigungssystems gewährleistet. Auf Wunsch sind die Systeme mit Inspektionsfenster lieferbar. Der Einsatz von Mangan-Stahlplatten erhöht die Verschleißfestigkeit. BM Kaskaden-Magnetsysteme sind standardmäßig mit Plattenmagneten Typ FDL versehen. Falls gewünscht, können die Systeme mit Plattenmagneten Typ FDA oder FDL/C ausgerüstet werden.

Wirkungsweise  Kaskaden-Magnetsysteme

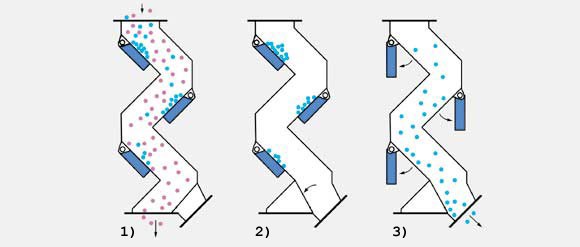

Wirkungsweise eines Kaskaden-Magnetsystems in automatischer Ausführung
1. Das Kaskaden-System gewährleistet die gründliche Enteisenung aller Eisenpartikel vom durchlaufenden Rohstoff.
2. Der Materialfluss muss zum Reinigen des Systems unterbrochen werden. Die Rohrklappe wird umgeschaltet.
3. Nach Abschwenken der Magnetsysteme kommen die Eisenpartikel aus dem Magnetfeld und fallen aus dem seitlichen Ausgang des Klappkastens. Das System ist gereinigt.

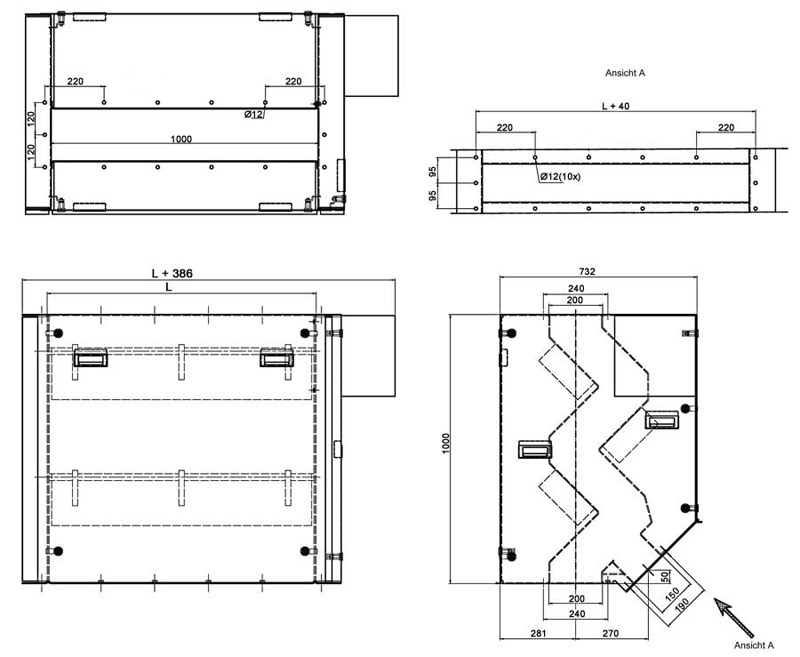

Zeichnung - Kaskaden-Magnetsysteme BM 26.070
BM 26.070 ...
Zeichnung - Flanschabmessungen Kaskaden-Magnetsysteme Zeichnung - Flanschabmessungen Kaskaden-Magnetsysteme
Flanschabmessungen vom Ein- und Auslauf Flanschabmessungen vom Klappkasten


Kaskaden-Magnetsysteme in manueller Ausführung

Art.-Nr. L Kapazität t/h Kapazität t/h Kapazität t/h Gewicht
mm Korn Mehl Schrot kg
BM 26.070 200 7-15 5-10 3-10 125
BM 26.071 400 15-40 10-30 7-20 198
BM 26.072 600 45-70 35-50 25-40 275
BM 26.073 800 90-100 70-80 50-60 353
BM 26.074 1000 140 100 80 431
BM 26.075 1200 175 125 100 509



Kaskaden-Magnetsysteme in manueller Ausführung ohne Klappkasten

Zeichnung - Kaskaden-Magnetsysteme BM 26.048ff.  Zeichnung - Kaskaden-Magnetsysteme BM 26.048ff.

BM 26.048 ...

Art.-Nr. L Kapazität t/h Kapazität t/h Kapazität t/h Gewicht
mm Korn Mehl Schrot kg
BM 26.048 200 7-15 5-10 3-10 112
BM 26.049 400 15-40 10-30 7-20 185
BM 26.050 600 45-70 35-50 25-40 262
BM 26.051 800 90-100 70-80 50-60 340
BM 26.052 1000 140 100 80 418
BM 26.053 1200 175 125 100 496



NeuKaskaden-Magnetsysteme in permanent-magnetischer Ausführung mit geschlossenem / abgeschirmten Pneumatikteil und automatischer Reinigung
- Gehäuse aus 4 mm starkem rostfreien Stahl (Werkstoff-Nr. 1.4301)
- mit seitlich angeordnetem Klappkasten für den Abfluss der separierten Eisenpartikel
- mit pneumatisch betätigten Steuerventilen
- Standardausführung mit Plattenmagneten Typ FDL, auf Wunsch auch mit Plattenmagneten Typ FDA oder FDL/C lieferbar





Art.-Nr. L Kapazität t/h Kapazität t/h Kapazität t/h Gewicht
mm Korn Mehl Schrot kg
BM 26.180 200 7-15 5-10 3-10 233
BM 26.181 400 15-40 10-30 7-20 317
BM 26.182 600 45-70 35-50 25-40 401
BM 26.183 800 90-100 70-80 50-60 485
BM 26.184 1000 140 100 80 569
BM 26.185 1200 175 125 100 653

Weitere Abmessungen auf Anfrage.
