Permanent-Rohrmagnet Rohrmagnete wurden speziell zur gründlichen Separierung eisenhaltiger Metalle von pulverförmigen oder körnigen Materialien beim Transport durch Rohrsysteme entwickelt. Diese Magnetsysteme sind in ein Gehäuse eingebaut, das wahlweise mit Flachflanschen oder Jacobbördel versehen ist, so dass diese nach der Montage eine Einheit mit dem Rohrsystem bilden. An der Innenseite des Gehäuses befinden sich Führungsleisten, die sicherstellen, dass das zu reinigende Material gut verteilt wird und einwandfrei mit dem Magnetkern in Berührung kommt. Der Einsatz von Permanent-Rohrmagneten erfolgt dort, wo eine manuelle Entfernung eisenhaltiger Metalle möglich ist. Durch das Gehäuse dieser Rohrmagnete ist der Magnetkern zum Reinigen mittels einer hermetisch abdichtenden Tür zugänglich. Bei den kleineren Ausführungen ist der Magnet an der Tür befestigt, so dass er zum Reinigen leicht zugänglich ist. Bei den drei größten Ausführungen ist der Magnet auf einem verschiebbaren Träger montiert, so dass ein Herausziehen aus dem Gehäuse möglich ist.

Die Standardausführung ist mit einem Stahlgehäuse (Dicke 4 mm) versehen. Alternativ kann das Gehäuse aus rostfreiem Stahl (Werkstoff-Nr. 1.4301) gefertigt werden. Ebenso wie die Ausführungen mit den Standard-Flanschmaßen können Rohrmagnete auch mit Flanschen entsprechend der Spezifikation des Kunden geliefert werden. Die Magnetkerne sind auch separat zum Einbau in vorhandene Gehäuse lieferbar.

Zeichnung - Permanent-Rohrmagnet

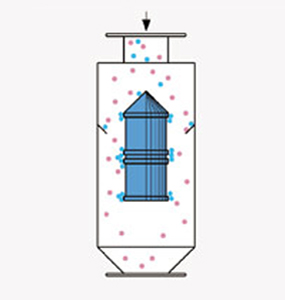

Die Eisenpartikel werden unterhalb der Magnetpolringe festgehalten


Produktvideo
Dieses Video wird bei Aktivierung von Google YouTube nachgeladen.
Es gelten die Datenschutzerklärungen von Google.


- ausgerüstet mit Keramik-Magneten im Stahlgehäuse
Art.-Nr. A B C E F Kapazität Gewicht
mm mm mm mm mm t/h** kg
BM 26.010 100 550 180 220 240 6 25
BM 26.011 150 600 230 275 310 20 39
BM 26.012 200 650 280 345 405 50 73
BM 26.013 250 750 330 430 490 75 127
BM 26.014 300 850 400 485 550 100 171
BM 26.015 400 950 500 620 665 150 286
BM 26.016 500 1100 600 780 770 200 480
** gilt für trockene, körnige bzw. kugelförmige Produkte

- ausgerüstet mit Keramik-Magneten im Gehäuse aus rostfreiem Stahl
Art.-Nr. A B C E F Kapazität Gewicht
mm mm mm mm mm t/h** kg
BM 26.010/RVS 100 550 180 220 240 6 25
BM 26.011/RVS 150 600 230 275 310 20 39
BM 26.012/RVS 200 650 280 345 405 50 73
BM 26.013/RVS 250 750 330 430 490 75 127
BM 26.014/RVS 300 850 400 485 550 100 171
BM 26.015/RVS 400 950 500 620 665 150 286
BM 26.016/RVS 500 1100 600 780 770 200 480
** gilt für trockene, körnige bzw. kugelförmige Produkte

- ausgerüstet mit Neodym-Magneten im Gehäuse aus rostfreiem Stahl
Art.-Nr. A B C E F Kapazität Gewicht
mm mm mm mm mm t/h** kg
BM 26.010/ND 100 550 180 220 240 6 25
BM 26.011/ND 150 600 230 275 310 20 39
BM 26.012/ND 200 650 280 345 405 50 73
BM 26.013/ND 250 750 330 430 490 75 127
** gilt für trockene, körnige bzw. kugelförmige Produkte

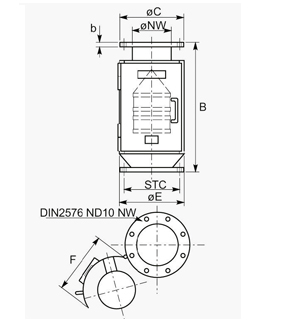

Permanent-Rohrmagnete für erhöhe Anforderungen mit Flanschen nach DIN 2576 ND10*


- ausgerüstet mit Keramik-Magneten im Gehäuse aus rostfreiem Stahl (Werkstoff-Nr. 1.4301)
Art.-Nr. NW B C E F Kapazität Gewicht
mm mm mm mm mm t/h** kg
BM 26.120 100 578 220 220 240 6 36
BM 26.121 150 632 285 275 310 20 60
BM 26.122 200 696 340 345 405 50 104
BM 26.123 250 790 395 430 490 75 156
** gilt für trockene, körnige bzw. kugelförmige Produkte

- ausgerüstet mit Neodym-Magneten im Gehäuse aus rostfreiem Stahl (Werkstoff-Nr. 1.4301)]
Art.-Nr. NW B C E F Kapazität Gewicht
mm mm mm mm mm t/h** kg
BM 26.120/ND 100 578 220 220 240 6 36
BM 26.121/ND 150 632 285 275 310 20 60
BM 26.122/ND 200 696 340 345 405 50 104
BM 26.123/ND 250 790 395 430 490 75 156
** gilt für trockene, körnige bzw. kugelförmige Produkte
* Weitere Angaben zu den Flanschen nach DIN 2576 ND 10 finden Sie hier

Permanent-Rohrmagnete ohne Auslaufkonus

Permanent-Rohrmagnet ohne AuslaufkonusDiese Ausführung bietet aufgrund der verkürzten Rohrlänge erweiterte Einsatzmöglichkeiten und kann speziell bei geringer Einbauhöhe eingesetzt werden. Die technischen Daten entsprechen der Baureihe BM 26.010 bis BM 26.016 (siehe oben).
Rohrmagnet ohne Auslaufkonus

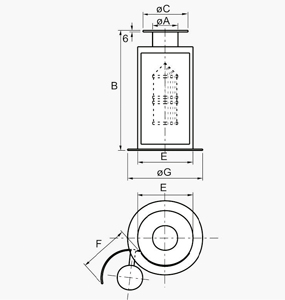

Art.-Nr. A B C E F G Kapazität Gewicht
mm mm mm mm mm mm t/h** kg
BM 26.110 100 490 180 220 240 300 6 22
BM 26.111 150 538 230 275 310 355 20 35
BM 26.112 200 578 280 345 405 425 50 87
BM 26.113 250 660 330 430 490 510 75 121
BM 26.114 300 757 400 485 550 585 100 164
BM 26.115 400 840 500 620 665 720 150 275
BM 26.116 500 960 600 780 770 880 200 475
** gilt für trockene, körnige bzw. kugelförmige Produkte

Permanent-magnetische Kerne ohne Gehäuse

Permanent-magnetischer Kern ohne Gehäuse

Ausführung: Keramik-Magnetsystem
Art.-Nr. A C D E F Gewicht
mm mm mm mm mm kg
BM 26.020 100 40 M6 211 45 7
BM 26.021 150 50 M8 189 42 16
BM 26.022 200 80 M8 249 87 48
BM 26.023 250 90 M8 295 109 70
BM 26.024 300 100 M10 363 132 104
BM 26.025 400 150 M10 383 176 207
BM 26.026 500 200 M10 432 220 347

Ausführung: Neodym-Magnetsystem
Art.-Nr. A C D E F Gewicht
mm mm mm mm mm kg
BM 26.020/ND 100 40 M6 200 44 7
BM 26.021/ND 150 50 M8 189 42 16
BM 26.022/ND 200 80 M8 249 87 48
BM 26.023/ND 250 90 M8 295 109 70
