Separier-Magnetsysteme

Industrielle Separier-Magnetsysteme

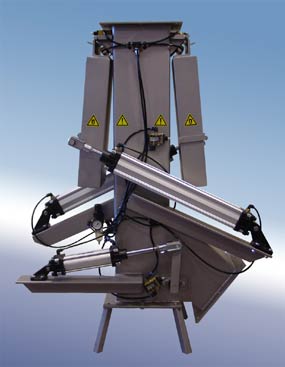

Automatisch reinigende Platten-Rohrmagnete


Automatisch reinigende Platten-RohrmagneteAutomatisch reinigende Platten-Rohrmagnete sind mit einem pneumatisch bedienten Reinigungssystem ausgerüstet. Das Gehäuse hat einen integrierten Klappkasten zum Ausscheiden der separierten Eisenkontaminationen. Die Magnetsysteme wurden speziell zum Separieren eisenhaltiger Materialien aus pulverförmigen Produkten während des freien Falls entwickelt. Eine Brückenbildung ist praktisch nicht gegeben. Nach Stoppen des Materialflusses wird der Reinigungsprozess durch Betätigen eines Druckknopfes oder auf Wunsch durch ein elektrisch betätigtes Pneumatikventil aktiviert, welches den Klappkasten öffnet und die Magnete vom Gehäuse abschwenkt. Die Eisenpartikel befinden sich nun außerhalb des Magnet-felds und fallen durch den Klappkasten nach außen. Das System ist gereinigt. Anschließend können die Magnete zurückgeschwenkt und die Ventilklappe in ihre Ausgangsposition zurückbewegt werden. Die Gehäuse sind aus rostfreiem Stahl (Werkstoff-Nr. 1.4301) gefertigt und sehr gut zum Einsatz in der Nahrungsmittel- und Pharmaindustrie geeignet bzw. dort, wo hohe hygienische Anforderungen gestellt werden. Die quadratischen Ein- und Auslässe sind mit ungebohrten Flachflanschen versehen. Die Systeme sind standardmäßig mit 2 Stück Keramik-Plattenmagneten Typ FDA ausgeführt und können ebenfalls mit Neodym (NdFeB)-Plattenmagneten geliefert werden. In diesem Fall sind die Artikelnummern mit dem zusätzlichen Code /ND  zu kennzeichnen. Adapterteile zum Anschluss an abweichende Leitungsdurchlässe können auf Anfrage ebenfalls geliefert werden.

Zeichnung - Automatisch reinigende Platten-Rohrmagnete  Zeichnung - Automatisch reinigende Platten-Rohrmagnete

Art.-Nr. A B C D E F G H Gewicht
mm mm mm mm mm mm mm mm kg
BM 26.300 100 600 180 100 225 31 790 300 60
BM 26.302 200 1000 280 200 385 83 1350 450 160
BM 26.304 300 1150 380 300 485 104 1700 550 310

Weitere Abmessungen auf Anfrage.
