Separier-Magnetsysteme

Industrielle Separier-Magnetsysteme




Platten-Rohrmagnete


Permanent-magnetische Platten-Rohrmagnete

Die Platten-Rohrmagnete in permanent-magnetischer Ausführung wurden speziell zur gründlichen Separierung eisenhaltiger Partikel von pulverförmigen und körnigen Materialien sowie geschreddertem Holz beim Transport durch Rohrsysteme entwickelt. Die Ausführung ist mit zwei gegenüberliegend angeordneten Plattenmagneten Typ FDA/C mit je zwei schräggestellten Magnetpolen ausgerüstet, so dass Fe-Partikel hinter den erhöhten Polplatten aufgefangen werden.

Durch den Einsatz moderner Keramikmagnete mit hohem Energieprodukt wird eine optimale Fangfeldtiefe erreicht. Das System ist ebenfalls mit Neodym-Magneten (NdFeB) lieferbar.

Die Magnetkraft wird bei normalen Einsatzbedingungen lebenslang garantiert.

Die Gehäuse bestehen aus rostfreiem Stahl (Werkstoff-Nr. 1.4301) und werden wahlweise mit Flach- oder Jacobbördel ausgeführt. Die Baureihe BM 26.200 bis BM 26.204 ist zusätzlich mit einer Reinigungsschublade versehen.

Permanent-magnetische Platten-Rohrmagnete für erhöhte Anforderungen

Platten-Rohrmagnet Platten-Rohrmagnt mit Zwischenplatten
BM 26.220 ... BM 26.220 mit Zwischenplatten aus rostfreiem Stahl


Die Baugrößen BM 26.220 bis BM 26.224 sind speziell für die Nahrungs- und Genussmittelindustrie ausgelegt. Diese Systeme werden ausschließlich aus rostfreiem Stahl (Werkstoff-Nr. 1.4301) hergestellt. Falls erforderlich, können die Systeme auch aus rostfreiem Stahl (Werkstoff-Nr. 1.4571) gefertigt werden. Alle Systeme werden mit Flanschen nach DIN 2576 ND 10 ausgeführt. Eine Brückenbildung bzw. eine Ansammlung von Materialresten ist nicht gegeben.

Reinigung:

Baureihe: BM 26.200 bis BM 26.204

Zum Reinigen des Systems zunächst die integrierte Reinigungsschublade um 180° drehen und anschließend die Plattenmagnete mittels der montierten Schnellspanner entriegeln und abschwenken. Das System ist gereinigt.

Baureihe: BM 26.210 bis BM 26.214
Die Plattenmagnete mittels der montierten Schnellspanner entriegeln, abschwenken und das System manuell reinigen.

Baureihe: BM 26.220 bis BM 26.224
Die Plattenmagnete mittels der montierten Schnellspanner entriegeln, abschwenken und das System manuell reinigen. Zusätzlich können diese Ausführungen mit Zwischen-platten aus rostfreiem Stahl, die an den Türen befestigt sind, geliefert werden. Die Reinigung wird dadurch vereinfacht.

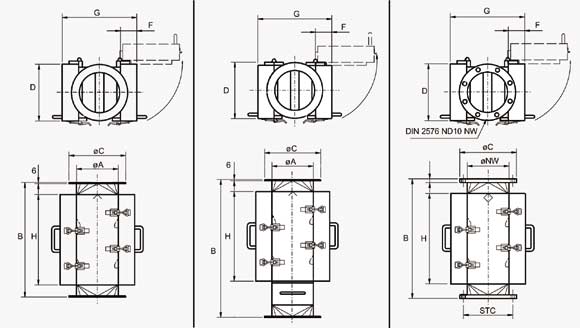

Zeichnung - Reinigung der Platten-Rohrmagnete
BM 26.210 ...                          BM 26.200 ...                    BM 26.220 ...

Standardausführung mit Keramik-Magnetsystemen. Alle Baugrößen sind auch mit Neodym-Magnetsystemen lieferbar.

Platten-Rohrmagnete mit abschwenkbaren Magnetsystemen (offenes Gehäuse)
Art.-Nr. A B C D F G H Gewicht
mm mm mm mm mm mm mm kg
BM 26.210 100 400 180 183 29,5 167,0 294 27
BM 26.211 150 480 230 233 51,5 261,0 372 57
BM 26.212 200 570 280 283 81,5 371,0 450 115
BM 26.213 250 690 330 333 102,7 463,4 556 205
BM 26.214 300 695 400 383 102,7 513,4 546 260


Platten-Rohrmagnete mit abschwenkbaren Magnetsystemen und Reinigungsschublade (geschlossenes Gehäuse)
Art.-Nr. A B C D F G H Gewicht
mm mm mm mm mm mm mm kg
BM 26.200 100 480 180 153 29,5 165 256 31
BM 26.201 150 600 230 203 49,5 255 352 67
BM 26.202 200 700 280 253 81,5 369 400 130
BM 26.203 250 860 330 303 102,7 461 500 225
BM 26.204 300 900 400 353 97,7 511 500 285


Platten-Rohrmagnete in Spezialausführung mit Flanschen nach DIN 2576 ND 10*
Art.-Nr. NW B C D F G H Gewicht
mm mm mm mm mm mm mm kg
BM 26.220 100 420 220 183 29,5 167,0 294 31
BM 26.221 150 510 285 233 51,5 261,0 372 64
BM 26.222 200 610 340 283 81,5 371,0 450 125
BM 26.223 250 750 395 333 102,7 463,4 556 220
BM 26.224 300 760 445 383 102,7 513,4 546 277
* Weitere Angaben zu den Flanschen nach DIN 2576 ND 10 finden Sie hier
