Imperial Automatische Präzisions-Nummerierprägewerke


Die automatischen Prägewerke werden unter Ausnutzung des Arbeitshubes einer Presse oder von Hand weitergeschaltet und bieten somit eine fortlaufende Nummerierung. Die Prägerollen werden standardmäßig mit Zahlen von 0 bis 9 geliefert. Leerzeichen sind bei Einstellung des Halbschrittes möglich.
Spezialzeichen und Buchstaben des Alphabetes sowie Nummerierprägewerke mit mehr als 6 Zahlenrollen sind ebenfalls auf Anfrage lieferbar.

Auf der Vorderseite des Halters kann im Sichtfeld (mit Pfeilen gekennzeichnet) die eingestellte Zahl abgelesen werden.

Der sehr stabile Schaltmechanismus und die exakte Positionierung der Zahlenrollen gewährleisten eine hohe Lebensdauer bei gleichbleibendem Schriftbild.

Die groß dimensionierte Achse aus hochwertigem Werkzeugstahl bietet eine maximale Belastung von 56 bzw. 128 kN. Die Belastbarkeit ist auf der Seite des Numerierers eingeprägt.

Zwei Baugrößen mit einer Schrifthöhe von 1,5 bis 3,0 mm und 4,0 bis 6,0 mm sind lieferbar.

Alle Zahlenrollen haben eine Tiefenbegrenzung.

Einheiten bis einschließlich Schrifthöhe 3 mm sind nur für den Einsatz in entsprechenden Perkussionspressen geeignet. Für Schrifthöhen über 3 mm kontaktieren Sie uns bitte, damit wir Ihnen eine kundenspezifische Lösung anbieten können.

Auf keinen Fall darf auf das Nummerierprägewerk mit einem Hammer geschlagen werden, das kann den Betriebsmechanismus zerstören.

Weitere Abmessungen auf Anfrage.

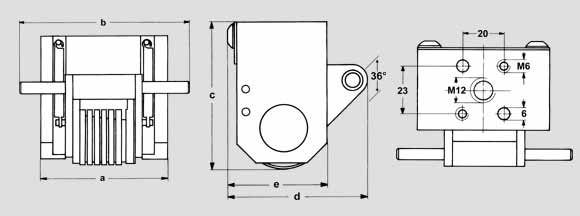

Zeichnung - Imperial Präzisions Handnummerierprägewerke, automatisch

Abmessungen der 7 Standardgrößen

Art.-Nr. Schrifthöhe a b c d e
mm mm mm mm mm mm
PR 543015 1,5 65 100 64 60 45
PR 543020 2,0 65 100 64 60 45
PR 543025 2,5 65 100 64 60 45
PR 543030 3,0 65 100 64 60 45
PR 543040 4,0 106 135 100 95 67
PR 543050 5,0 106 135 100 95 67
PR 543060 6,0 106 135 100 95 67

Bei Bestellung bitten wir, zusätzlich die Anzahl der benötigten Zahlenrollen anzugeben.

Zubehör:
Spannzapfen, Schwalbenschwanzführungen und Spezialaufnahmen für Prägepressen auf Anfrage.

Schrifthöhen und Abstände in Normalgröße

Das Schriftbild bei Standard-Zahlenrollen ist identisch mit dem der auswechselbaren Stahltypen und Handschlagstempeln, um einheitliche Markierungen zu ermöglichen.

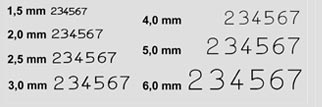

Schriftbild - Imperial Präzisions Handnummerierprägewerke

Länge der Prägungen

Bedingt durch die Mechanik ergibt sich zwangsläufig eine bestimmte Länge der Prägung. Aus nebenstehender Tabelle sind je nach Schrifthöhe und Anzahl der Zahlenräder die Gesamtlängen der Prägungen ersichtlich.

Schrifthöhe 2 3 4 5 6
1,5 3,5 5,8 8,1 10,5 12,8
2,0 4,3 7,1 9,9 12,7 15,5
2,5 5,30 8,1 11,2 14,3 17,4
3,0 5,8 9,3 12,8 16,3 19,8
4,0 7,3 11,6 15,9 20,2 24,5
5,0 8,8 13,8 18,8 23,8 28,8
6,0 10,6 16,6 22,6 28,6 34,6

Die eingerahmten Größen sind Standardausführungen und kurzfristig ab Lager lieferbar.

Ersatzteile

Sämtliche Ersatzteile sind für die 7 Standardgrößen so konstruiert, dass Reparaturen durch den Anwender selbst ausgeführt werden können.

Die Zeichnung erleichtert die Identifikation der einzelnen Teile. Bei Bestellungen bitten wir um Angabe der Geräte-Nummer, die auf dem Körper des Numerierers eingeprägt ist.

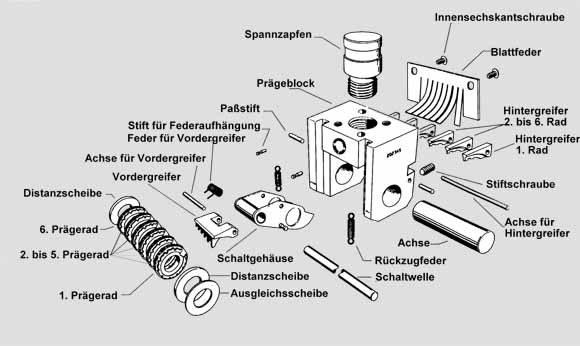

Ersatzteile Zeichnung Imperial Präzisions Handnummerierprägewerke, automatisch
