Präzisions-Prägewerkzeuge

für Metall




Imperial Präzisions-Handschlagstempel


Der Einsatz hochwertiger Werkzeugstähle, mit einem speziellen Vergütungsverfahren behandelt, und Analyse je nach Aufgabenstellung gewährleistet eine hohe Standzeit und optimale Arbeitssicherheit der Prägestempel. Die Anfertigung der Prägestempel wie Schriftzeichen, Logotypen usw. erfolgt nach Kundenspezifikation. Eine drei-dimensionale Musterkopie (Originalkopie) garantiert größte Genauigkeit und spätere Reproduktion.

Imperial Präzisions-HandschlagstempelDie Imperial Schlagbuchstaben und Schlagzahlen sind in Sätzen von 27 bzw. 10 Stück - verpackt in stabilen Kunststoffkästen - lieferbar und auch einzeln sowie in spiegelbildlicher, punktförmiger oder abgerundeter Ausführung erhältlich. Die Härte von 58 - 62 HRC ermöglicht die Markierung von Werkstoffen bis 1.300 N/mm² Festigkeit. Alle Handschlagstempel besitzen eine Tiefenbegrenzung. Das Schlagende der Stempel ist spezialvergütet, daher erfolgt auch bei schwerer Handhabung kein Splittern und keine Bartbildung.

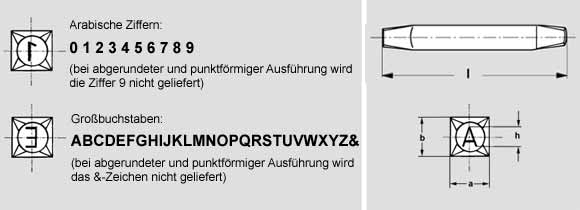

Zeichnung - Imperial Handschlagstempel

Normal-Ausführung (spitzgraviert), Standdardsätze

Schlagzahlen
Art.-Nr. Schrifthöhe a b l
mm mm mm mm
PR 421010 1,0 6,3 6,3 64,0
PR 421015 1,5 6,3 6,3 64,0
PR 421020 2,0 6,3 6,3 64,0
PR 421025 2,5 6,3 6,3 64,0
PR 421030 3,0 6,3 6,3 64,0
PR 421040 4,0 8,0 8,0 70,0
PR 421050 5,0 9,5 9,5 70,0
PR 421060 6,0 9,5 9,5 70,0
PR 421080 8,0 12,7 12,7 89,0
PR 421100 10,0 14,3 14,3 89,0
PR 421125 12,5 19,0 19,0 89,0


Schlagbuchstaben
Art.-Nr. Schrifthöhe a b l
mm mm mm mm
PR 422010 1,0 6,3 6,3 64,0
PR 422015 1,5 6,3 6,3 64,0
PR 422020 2,0 6,3 6,3 64,0
PR 422025 2,5 6,3 6,3 64,0
PR 422030 3,0 6,3 6,3 64,0
PR 422040 4,0 8,0 8,0 70,0
PR 422050 5,0 9,5 9,5 70,0
PR 422060 6,0 9,5 9,5 70,0
PR 422080 8,0 12,7 12,7 89,0
PR 422100 10,0 14,3 14,3 89,0
PR 422125 12,5 19,0 19,0 89,0


Schwere Ausführung (spitzgraviert), Standdardsätze

Schlagzahlen
Art.-Nr. Schrifthöhe a b l
mm mm mm mm
PR 461030 3,0 12,7 12,7 102,0
PR 461050 5,0 12,7 12,7 102,0
PR 461060 6,0 14,3 14,3 102,0
PR 461080 8,0 14,3 14,3 102,0
PR 461100 10,0 19,0 19,0 102,0
PR 461125 12,5 19,0 19,0 102,0


Schlagbuchstaben
Art.-Nr. Schrifthöhe a b l
mm mm mm mm
PR 462030 3,0 12,7 12,7 102,0
PR 462050 5,0 12,7 12,7 102,0
PR 462060 6,0 14,3 14,3 102,0
PR 462080 8,0 14,3 14,3 102,0
PR 462100 10,0 19,0 19,0 102,0
PR 462125 12,5 19,0 19,0 102,0


Spiegelbildliche Ausführung, Standdardsätze

Schlagzahlen
Art.-Nr. Schrifthöhe a b l
mm mm mm mm
PR 441015 1,5 6,3 6,3 64,0
PR 441020 2,0 6,3 6,3 64,0
PR 441030 3,0 6,3 6,3 64,0
PR 441040 4,0 8,0 8,0 70,0
PR 441050 5,0 9,5 9,5 70,0
PR 441060 6,0 9,5 9,5 70,0


Schlagbuchstaben
Art.-Nr. Schrifthöhe a b l
mm mm mm mm
PR 442015 1,5 6,3 6,3 64,0
PR 442020 2,0 6,3 6,3 64,0
PR 442030 3,0 6,3 6,3 64,0
PR 442040 4,0 8,0 8,0 70,0
PR 442050 5,0 9,5 9,5 70,0
PR 442060 6,0 9,5 9,5 70,0


Abgerundete Ausführung, Standdardsätze

Schlagzahlen
Art.-Nr. Schrifthöhe a b l
mm mm mm mm
PR 431030 3,0 8,0 8,0 70,0
PR 431050 5,0 9,5 9,5 70,0
PR 431060 6,0 12,7 12,7 89,0


Schlagbuchstaben
Art.-Nr. Schrifthöhe a b l
mm mm mm mm
PR 432030 3,0 8,0 8,0 70,0
PR 432050 5,0 9,5 9,5 70,0
PR 432060 6,0 12,7 12,7 89,0


Punktförmige Ausführung, Standdardsätze

Schlagzahlen
Art.-Nr. Schrifthöhe a b l
mm mm mm mm
PR 451030 3,0 8,0 8,0 70,0
PR 451050 5,0 9,5 9,5 70,0
PR 451060 6,0 12,7 12,7 89,0
PR 451080 8,0 14,3 14,3 89,0


Schlagbuchstaben
Art.-Nr. Schrifthöhe a b l
mm mm mm mm
PR 452030 3,0 8,0 8,0 70,0
PR 452050 5,0 9,5 9,5 70,0
PR 452060 6,0 12,7 12,7 89,0
PR 452080 8,0 14,3 14,3 89,0


Weitere Abmessungen auf Anfrage.
