Präzisions-Prägewerkzeuge

für Metall




Imperial Präzisions-Handnummerierprägewerke Typ 2000


Imperial Präzisions HandnummerierprägewerkeDie Imperial Handnummerierer sind mit Prägezahlrollen versehen, die sich leicht in jede gewünschte Position drehen lassen und durch einen Befestigungsstift sicher arretiert werden. Die Härte von 58 bis 60 HRC ermöglicht die Markierung von Werkstoffen bis 2200 N/mm² Festigkeit. Teilenummern sind in Sekundenschnelle einstellbar. Die Numerierer sind kompakt und ermöglichen die Durchführung des Markiervorganges an jeder beliebigen Arbeitsstelle.

Die Numerierer bis 3 mm Schrifthöhe sind auch für Prägepressen einsetzbar. Es sind sieben Ausführungen mit 1,5 bis 6,0 mm Schrifthöhe lieferbar, die bis max. 14 Zahlenrollen spitz graviert von 0 - 9 versehen sind. Alle Zahlenrollen haben eine Tiefenbegrenzung. Auf jedem Rad befinden sich elf Positionen, einschl. eines Leerraumes, der bei Bedarf zum Einsatz gebracht werden kann, so daß jede Zahlenkombination möglich ist.

Spezialräder um Logos, Symbole, Buchstaben des Alphabetes usw. zu prägen, können auf Anfrage geliefert werden.

Einstellbeispiel Imperial Präzisions-HandnummerierprägewerkeAuf der Vorderseite des Halters im Sichtfeld kann die eingestellte Zahl abgelesen werden.

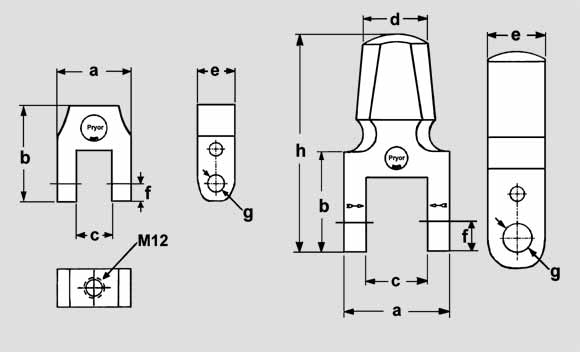

Zeichnung - Imperial Präzisions Handnummerierprägewerke

Abmessungen der 7 Standardgrößen

Art.-Nr. Schrifthöhe h a b c d e f g h
mm mm mm mm mm mm mm mm mm
PR 553015 1,5 44 56 21 - 22 10 Ø 10 -
PR 553020 2,0 44 56 21 - 22 10 Ø 10 -
PR 553025 2,5 44 56 21 - 22 10 Ø 10 -
PR 553030 3,0 44 56 21 - 22 10 Ø 10 -
PR 553040 4,0 72 67 42 45 40 20 Ø 20 147
PR 553050 5,0 72 67 42 45 40 20 Ø 20 147
PR 553060 6,0 72 67 42 45 40 20 Ø 20 147


Schrifthöhe und Abstände in Normalgröße
Das Schriftbild bei Standard-Zahlenrollen ist identisch mit dem der auswechselbaren Stahltypen und Handschlagstempeln, um einheitliche Markierungen zu ermöglichen.

Schriftbild - Imperial Präzisions Handnummerierprägewerke

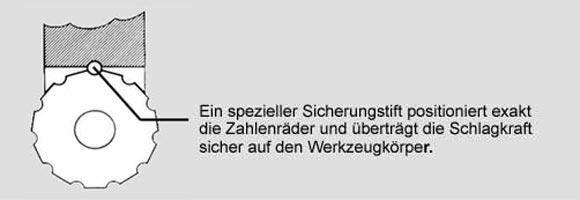

Sicherungsstift - Imperial Präzisions Handnummerierprägewerke

Länge der Prägungen
Bedingt durch die Mechanik ergibt sich zwangsläufig eine bestimmte Länge der Prägung. Aus nebenstehender Tabelle sind je nach Schrifthöhe und Anzahl der Zahlenräder die Gesamtlänge der Prägungen ersichtlich.

Schrifthöhe h 1 2 3 4 5 6 7 8 9 10 11 12 13 14
1,5 1,5 3,0 4,5 6,0 7,5 9,0 10,5 12,0 13,5 15,0 16,5 18,0 19,5 21,0
2,0 2,0 4,0 6,0 8,0 10,0 12,0 14,0 16,0 18,0 20,0 - - - -
2,5 2,5 5,0 7,5 10,0 12,5 15,0 17,5 20,0 - - - - - -
3,0 3,0 6,0 9,0 12,0 15,0 18,0 21,0 - - - - - - -
4,0 4,0 8,0 12,0 16,0 20,0 24,0 28,0 32,0 36,0 40,0 - - - -
5,0 5,0 10,0 15,0 20,0 25,0 30,0 35,0 40,0 - - - - - -
6,0 6,0 12,0 18,0 24,0 30,0 36,0 42,0 - - - - - - -

Die eingerahmten Größen sind Standardausführungen und kurzfristig ab Lager lieferbar.

Standardsschäfte für Handnummerierer bis 3,0 mm Schrifthöhe

Handhalter
Art.-Nr. Ø Länge
mm mm
PR 568820 20 88


Spannzapfen für Prägepressen
Art.-Nr. Ø Länge
mm mm
PR 563006 6 30
PR 563008 8 30
PR 564010 10 40
PR 565016 16 50
PR 562520 20 25
PR 564020 20 40

Weitere Abmessungen auf Anfrage.

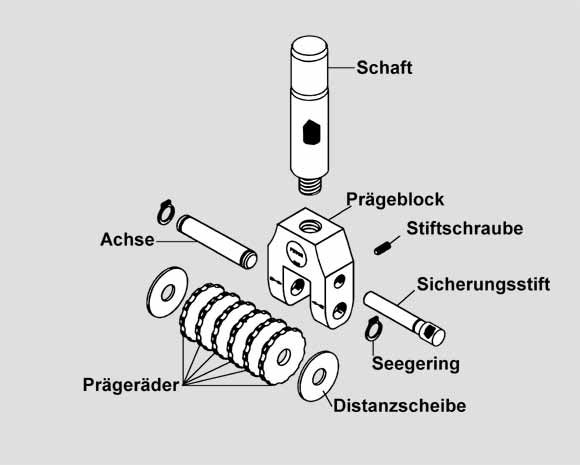

Ersatzteile

Alle Ersatzteile sind für die 7 Standardgrößen so konstruiert, daß Reparaturen durch den Anwender selbst ausgeführt werden können. Die Zeichnung erleichtert die Identifikation der einzelnen Teile. Bei Bestellungen bitten wir um Angabe der Gerätenummer, die auf dem Körper des Numerierers eingeprägt ist.

Ersatzteile Zeichnung Imperial Präzisions Handnummerierprägewerke
