Sinustische mit Permanent-Magnetspannplatte, einfach schwenkbar über Längsachse und doppelt schwenkbar über Längs- und Querachse- konstruiert für Schleifarbeiten


- einfach schwenkbar über Längsachse


Sinustisch mit Permanent-Magnetspannplatte, einfach schwenkbar über LängsachseSinustische eignen sich besonders zum äußerst genauen Schleifen von Werkstücken mit nicht-parallelen Flächen. Die Winkel lassen sich anhand von Endmaßen einstellen.

Eine Sinustabelle gehört zum Lieferumfang.

Um Schwankungen während des Schleifvorganges zu vermeiden, muss der Tisch auf der Hauptwelle arretiert werden.

Die Sinustische werden mit Magnetspannplatten in Normalpolteilung oder bei Bedarf mit Feinpolteilung geliefert.

Die technischen Merkmale der Magnetspannplatten finden Sie hier.

Merkmale des Sinustisches:
- Geringe Höhe
- Endmaße sind bis 45° einstellbar; der Tisch ist schwenkbar bis 90°
- Die Auflagefläche für Endmaße liegt auf der 0-Linie und ermöglicht dadurch die Einstellung
  von sehr kleinen Winkeln
- Die Einstellgenauigkeit des Winkels beträgt +/- 10 sec

Polteilung: St. 6 mm / NE 5 mm

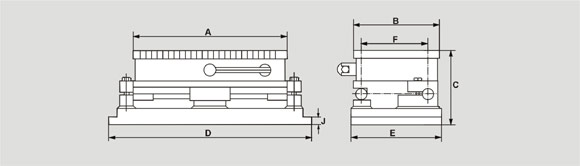

Zeichnung Sinustische, einfach schwenkbar mit Magnetspannplatte für Schleifarbeiten

Art.-Nr. A B C D E F J Schalt- Gewicht
mm mm mm mm mm mm mm stellen kg
BM 64.008 400 200 152 520 220 150 20 1 67
BM 64.009 500 200 152 620 220 150 20 1 87


Bearbeitung der Oberplatte ohne Beeinträchtigung der Haftkraft bis zu einer Tiefe von Stahl 15 mm / NE 7 mm möglich. Befestigung der Sinustische  auf dem Bearbeitungstisch über Spannpratzen. Die Magnetspannplatten werden standardmäßig mit 2 Anschlagleisten geliefert.

Hinweis: Die Magnetspannplatten können bei Bedarf mit einer zusätzlichen Sicherheitsschaltung ausgerüstet werden.

- doppelt schwenkbar über Längs- und Querachse


Sinustisch mit Permanent-Magnetspannplatte, doppelt schwenkbar über Längs- und Querachse  Zeichnung Sinustisch mit Permanent-Magnetspannplatte, doppelt schwenkbar über Längs- und Querachse

Polteilung: St. 6 mm / NE 5 mm

Art.-Nr. A B C D E F G J Schalt- Gewicht
mm mm mm mm mm mm mm mm stellen kg
BM 64.048 400 200 217 520 220 150 300 20 1 80
BM 64.049 500 200 223 620 220 150 400 20 1 100


Bearbeitung der Oberplatte ohne Beeinträchtigung der Haftkraft bis zu einer Tiefe von Stahl 15 mm / NE 7 mm möglich. Befestigung der Sinustische auf dem Bearbeitungstisch über Spannpratzen. Die Magnetspannplatten werden standardmäßig mit 2 Anschlagleisten geliefert.

Die technischen Merkmale der Magnetspannplatten finden Sie hier.

Hinweis: Die Magnetspannplatten können bei Bedarf mit einer zusätzlichen Sicherheitsschaltung ausgerüstet werden.
