Separier-Magnetsysteme Nahrungsmittel- und Pharmaindustrie




Platten-Rohrmagnete


Permanent-Platten-Rohrmagnete für Nahrungsmittel- und PharmaindustrieDer Platten-Rohrmagnet wurde für die effiziente Enteisenung schlecht strömender Ausgangserzeugnisse, wie z.B. Pulver, klebrigen, fettigen und/oder geschroteten Erzeugnissen entwickelt. Dieses System wird in Rohrleitungssysteme eingebaut, die während des Herstellungsprozesses für den Transport der Ausgangserzeugnisse sorgen. Da das Magnetsystem in einem vollständig verschweißten Gehäuse aus rostfreiem Stahl untergebracht ist, kann es ohne weiteres so in das Rohrleitungssystem integriert werden, als wäre es ein Bestandteil des Fördersystems.
Die abgebildeten Übergangskonusse können dabei verwendet werden.

Charakteristisch für den Platten-Rohrmagnet ist, dass die Magnetpole sich nicht innerhalb sondern außerhalb des Materialstroms befinden. An zwei einander gegenüber liegenden Seiten des Gehäuses befinden sich sehr starke Plattenmagnete, die die Eisenverunreinigungen aus dem Materialstrom ziehen. Diese Magnetpole sind so stark, dass es sogar möglich ist, den Platten-Rohrmagnet zur Verwendung in einer Materialsäule einzusetzen. Standardmäßig ist das System  mit zwei Zwischenblechen ausgestattet, die sich mit den Magneten um ein Scharnier drehen. Wenn man die Magnete weiter aufdreht als die Zwischenbleche, fallen die separierten Metallpartikel nach unten, wo sie anschliessend aufgefangen werden können. Um zu verhindern, dass Partikel, die vom Magnet angezogen wurden, vom Materialstrom mitgeführt werden, wurden pro Zwischenblech zwei ansteigende Pole angebracht.

Die Konstruktionshöhe variiert abhängig vom Durchlass des Gehäuses. Da sich im Materialstrom keine Bauteile befinden, eignet sich der Platten-Rohrmagnet besonders für die Verarbeitung großer Kapazitäten. Nach Rücksprache mit dem Lieferanten kann ein Platten-Rohrmagnet auch unter einem Winkel eingebaut werden. Diese Platten-Rohrmagnete können auch in pneumatischen Unterdruckleitungen eingesetzt werden. Für Informationen über maximale Transportgeschwindigkeiten nehmen Sie bitte Kontakt zum Lieferanten auf.

Für die Verwendung von Platten-Rohrmagneten in Blasleitungen [Überdrucksysteme] ist ebenfalls ein Modell lieferbar; weitere Informationen dazu finden Sie hier. Außerdem sind auf Anfrage auch Systeme für horizontale pneumatische Leitungen lieferbar.

SPEZIFIKATIONEN
Ausführung:
einfache manuelle Reinigung - permanent-magnetisch
Material: rostfreier Stahl, Werkstoff-Nr. 1.4404
Anschlussflansche: mit gebohrten quadratischen, glatten Flanschen ausgestattet
Magnetteil: zwei Plattenmagnete Typ FDA in Neodym-Ausführung
- Mit Silikon abgedichtet
- Die Magnete werden arretiert mit 2 x 2 Schnellverschlüssen mit Sperrklinke
- An der Gehäuserückseite befinden sich zwei Erdungsklemmen
- An beiden Magneten und Zwischenblechen befinden sich Griffe
- Verfügt über ein CE-Siegel
Oberflächenbehandlung: Sublimotion prozess®

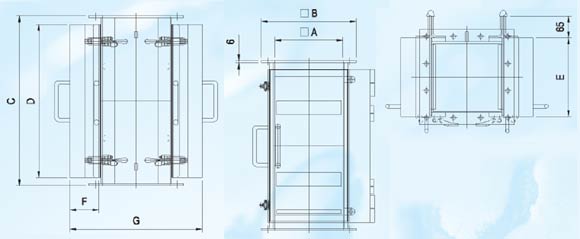

Zeichnung - Permanent-Platten-Rohrmagnete für Nahrungsmittel- und Pharmaindustrie

Art.-Nr. A B C D E F G Gewicht
mm mm mm mm mm mm mm kg
BM 26.801 150 230 420 370 182 54,5 279 63
BM 26.802 200 280 500 450 232 84,5 389 109
BM 26.803 250 330 600 550 282 104,5 479 272
BM 26.804 300 380 600 550 332 104,5 529 317
BM 26.806 400 480 600 550 432 124,5 669 352
BM 26.808 500 580 700 650 532 124,5 769 354


Standardmäßig sind die gelisteten Magnetsysteme mit gebohrten quadratischen Flanschen ausgestattet. Jedoch können für diese Systeme Übergangskonusse geliefert werden, damit die Separiereinheiten in jedes bestehende Leitungssystem integriert werden können. Informationen über die standardmäßig lieferbaren Übergangskonusse finden Sie hier.
