Magnete und Magnetsysteme

AlNiCo-Magnete rot lackiert

Knopfmagnete und Topfmagnete mit Abdruckschraube aus AlNiCo 500

Knopfmagnete
Ausführung: Bohrung zur Befestigung
max. Einsatztemperatur: Magnet 450° C
max. Einsatztemperatur: Lackierung 200° C
Anwendung: Positionieren, Halten, etc.

Knopfmagnete aus AlNiCo 500

Art.-Nr.	a	b	c	d	e	Haftkraft
	mm	mm	mm	mm	mm	N
BM 90.020	12,7	4,4	4,8	9,5	4,0	7
BM 90.021	19,1	4,8	6,4	12,7	5,6	19
BM 90.022	25,4	4,8	7,9	15,9	5,6	34
BM 90.023	31,8	7,1	12,7	25,4	7,9	48

Topfmagnete mit Abdruckschraube
Ausführung: abgeschirmt mit Knebelabdruckschraube
max. Einsatztemperatur: Magnet 450° C
max. Einsatztemperatur: Lackierung 200° C
Anwendung: Heben, Halten, Schweißen, Montieren etc.

Zeichnung Topfmagnete mit Abdruckschraube aus AlNiCo 500

mit 2 Bohrungen M8 auf der Oberseite

Art.-Nr.	a	b	c	Haftkraft
	mm	mm		N
BM 30.009	55	49	M 8	400
BM 30.010	70	64	M 8	880
BM 30.011	74	44	M12	400

BM 30.035	45	45	M 8	200

Hinweis: Der Topfmagnet Art.-Nr. BM 30.011 ist mit einem Keramikmagneten ausgerüstet. Max. Einsatztemperatur: 100° C.

Topfmagnete mit Abdruckschraube aus AlNiCo 500

Topfmagnete mit Abdruckschraube aus AlNiCo 500

mit 3 Bohrungen M8 auf der Oberseite

Art.-Nr.	a	b	c	Haftkraft
	mm	mm		N
BM 30.036	102	75	M12	1700

Topfmagnete mit Abdruckeinheit
Ausführung: abgeschirmt - quadratische Magnetfläche
max. Einsatztemperatur: Magnet 450° C
max. Einsatztemperatur: Lackierung 200° C
Anwendung: Heben, Halten, Schweißen, Montieren etc.

Topfmagnete mit Abdruckeinheit aus AlNiCo 500

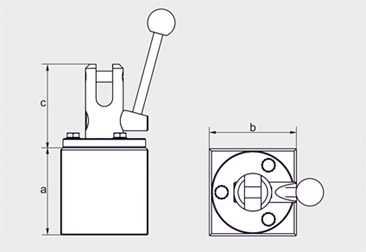

Zeichnung Topfmagnete mit Abdruckeinheit aus AlNiCo 500

Art.-Nr.	a	b	c	Haftkraft
	mm	mm	mm	N
BM 30.037	95	95	95	1750
