Permanent-Magnetsysteme im Gehäuse für hohe Anforderungen - Typ POWER-MAG - automatische Ausführung

Der POWER-MAG kann auch in einer fernsteuerba-
ren, selbst reinigenden Ausführung geliefert werden. Zur Reinigung muss der Materialstrom angehalten werden.

Nachdem der Reinigungszyklus über ein elektrisch gesteuertes Ventil aktiviert wurde, wird das Magnet-
system inklusive der Edelstahl-Magnetmäntel von zwei mit Druckluft betriebenen Zylindern nach außen geschoben. Nachdem das gesamte Magnetsystem aus dem Gehäuse entfernt wurde, wird der Magnet von zwei anderen, ebenfalls mit Druckluft betriebenen Zylindern in einer Bewegung aus den Magnetmänteln geschoben, damit sich die Partikel lösen können und durch den Eisenauslass nach unten fallen. Das Magnetsystem wird anschließend in die Ausgangsposi-
tion zurückgebracht und kann wieder verwendet werden.

Alle pneumatischen Teile eignen sich für die Verwendung in der Nahrungsmittelindustrie. Auf dem System befindet sich ein Schaltschrank einschließlich einer Luftversorgungseinheit. In den Schalt-
schrank wurde ein Druckknopfschalter zur Bedienung direkt am System eingebaut.

SPEZIFIKATIONEN
Ausführung: automatische Reinigung - permanent-magnetisch
Konstruktionshöhe: 400 mm
Material: rostfreier Stahl Werkstoff-Nr. 1.4404
Anschlussflansche: mit gebohrten quadratischen Flanschen ausgestattet
- Versetzung der Magneteinheiten erfolgt durch Gleitbüchsen auf Gleitstangen
Pneumatischer Arbeitsdruck: 6 Bar
- Fernsteuerung über ein elektrisch gesteuertes Ventil; Eingangssignal 24 VDC
- Wenn der Luftdruck wegfällt, bleiben die Magneteinheiten im Gehäuse
- Alle beweglichen Teile sind durch Schutzkappen aus rostfreiem Stahl abgeschirmt
- Die Schutzkappen können zu Inspektions- und/oder Wartungszwecken entfernt werden
- Der Auslass für das Abführen der separierten Eisenpartikel ist mit einer Flanschaufnahme ausgestattet
- An der Gehäuserückseite befindet sich eine Erdungsklemme
- Verfügt über ein CE-Siegel
Oberflächenbehandlung: elektrolytisch poliert

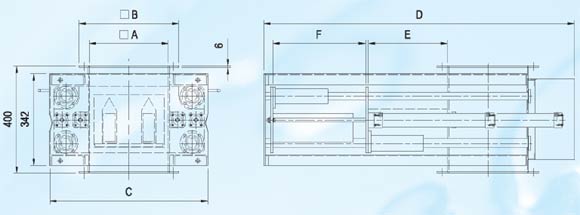

Art.-Nr.	A	B	C	D	E	F	Anzahl	Gewicht
	mm	mm	mm	mm	mm	mm	Magnetstäbe	kg
BM 25.511	150	230	450	730	150	200	1	68
BM 25.512	200	280	500	880	200	250	1	83
BM 25.513	250	330	550	1030	250	300	2	96
BM 25.514	300	380	600	1180	300	350	2	103
BM 25.516	400	480	700	1480	400	450	3	131
BM 25.518	500	580	800	1780	500	550	4	170

Standardmäßig sind die gelisteten Magnetsysteme mit gebohrten quadratischen Flanschen ausge-
stattet. Jedoch können für diese Systeme Übergangskonusse geliefert werden, damit die Separierein-
heiten in jedes bestehende Leitungssystem integriert werden können. Informationen über die standard-
mäßig lieferbaren Übergangskonusse finden Sie hier.
