Permanent-Magnetsysteme im Gehäuse für hohe Anforderungen - Typ POWER-MAG

Dieses revolutionäre Modell wurde speziell für Situ-
ationen entworfen, in denen eine Kombination aus kompakten Konstruktionsabmessungen, einem starken Magnetsystem im Materialstrom und der kleinstmöglichen Wahrscheinlichkeit einer Hohl-
raumbildung gefragt ist. Aufgrund des – im Vergleich zu den konventionellen Magnetgittern – großen Abstands zwischen den Magneteinheiten kann dieses System bei schlecht strömenden und/oder leicht haftenden oder klebenden Erzeugnissen eingesetzt werden. Auch für das Separieren von Eisenpartikeln aus gröberen (Ausgangs-)Ereugnissen mit hygroskopischen Eigenschaften stellt dieses System die ideale Lösung dar.

Die Magneteinheiten sind in Mäntel aus rostfreiem Stahl, auch Extraktoren genannt, integriert. Die obere Seite der Mäntel verfügt über einen scharfen Scheitelwinkel, um eine Produktanhäufung und damit Hohlraumbildung zu verhindern. Die Reinigung erfolgt halbautomatisch. Der Materialstrom muss unter-
brochen werden, damit die Schnellverschlüsse gelöst werden können. Nach dem Lösen der Schnellver-
schlüsse muss das Magnetsystem einschließlich der Edelstahl-Mäntel nach außen geschoben werden; zu diesem Zweck wurden die Griffe an der Seite des Zwischenblechs angebracht. Nachdem das gesam-
te Magnetsystem aus dem Gehäuse entfernt wurde, kann der Magnet mit Hilfe der Griffe aus den Män-
teln auf das Frontblech geschoben werden, damit die angezogenen Teilchen sich lösen können und außerhalb des Gehäuses nach unten fallen, wo sie gesondert aufgefangen werden können. Das Magnet-
system wird anschließend in die Ausgangsposition zurückgebracht und kann wieder verwendet werden.

SPEZIFIKATIONEN
Ausführung: halbautomatische Reinigung - permanent-magnetisch
Konstruktionshöhe: 300 mm
Material: rostfreier Stahl, Werkstoff-Nr. 1.4404
Anschlussflansche mit gebohrten quadratischen Flanschen ausgestattet
- An der Gehäuserückseite befindet sich eine Erdungsklemme
- Verfügt über ein CE-Siegel
Oberflächenbehandlung: elektrolytisch poliert

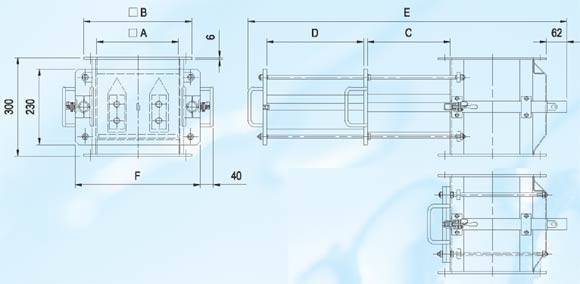

Art.-Nr.	A	B	C	D	E	F	Anzahl	Gewicht
	mm	mm	mm	mm	mm	mm	Magnetstäbe	kg
BM 25.501	150	230	150	195	669	280	1	33
BM 25.502	200	280	200	245	819	330	1	43
BM 25.503	250	330	250	295	969	380	2	51
BM 25.504	300	380	300	345	1119	420	2	57
BM 25.506	400	480	400	445	1469	520	3	84
BM 25.508	500	580	500	545	1769	620	4	113

Standardmäßig sind die gelisteten Magnetsysteme mit gebohrten quadratischen Flanschen ausge-
stattet. Jedoch können für diese Systeme Übergangskonusse geliefert werden, damit die Separierein-
heiten in jedes bestehende Leitungssystem integriert werden können. Informationen über die standard-
mäßig lieferbaren Übergangskonusse finden Sie hier.
