Platten-Rohrmagnete für Überdruck

Magnetsysteme des Typs wurden speziell für die Verwendung in Blasleitungssystemen entwickelt (Überdruck).

Standardmäßig ist dieses Modell in zwei Abmessun-
gen lieferbar. Es gibt ein Gehäuse von 150 mm im Quadrat, und eins von 200 mm im Quadrat. Der maxi-
male Überdruck für diese Systeme beträgt 2 Bar. Das System wird mit einem beiliegenden Auffang-
becken geliefert, das während der Reinigung in die Öffnung geschoben werden muss, die sich an der Unterseite des Gehäuses befindet. Diese Öffnung bleibt während des Produktionsprozesses hermetisch geschlossen.

SPEZIFIKATIONEN
Ausführung: einfache manuelle Reinigung - permanent- magnetisch
Material: rostfreier Stahl Werkstoff-Nr. 1.4404
Magnetteil: zwei Plattenmagneten Typ FDA in Neodym-Ausführung
- Die Magnete werden arretiert mit 2 x 2 Schnellverschlüssen mit Sperrklinke
- An der Gehäuserückseite befinden sich zwei Erdungsklemmen
Oberflächenbehandlung: elektrolytisch poliert
- Verfügt über ein CE-Siegel

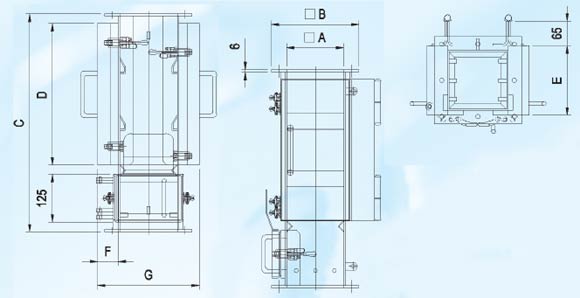

Art.-Nr.	A	B	C	D	E	F	G	Gewicht
	mm	mm	mm	mm	mm	mm	mm	kg
BM 26.811	150	230	570	370	182	54,5	267	73
BM 26.812	200	280	650	450	232	84,5	377	110

Standardmäßig sind die gelisteten Magnetsysteme mit gebohrten quadratischen Flanschen ausge-
stattet. Jedoch können für diese Systeme Übergangskonusse geliefert werden, damit die Separierein-
heiten in jedes bestehende Leitungssystem integriert werden können. Informationen über die standard-
mäßig lieferbaren Übergangskonusse finden Sie hier.
