Permanent-Magnetfilter
Auch in flüssigen Erzeugnissen können Eisenpartikel vorkommen. Ein wirksames Hilfsmittel bei der Entfer-nung dieser Partikel ist der Permanent-Magnetfilter. Das aus Neodym-Magneten konstruierte Magnetsys-
tem befindet sich in einem Gehäuse aus rostfreiem Stahl mit einem Einlass und einem Auslass für den Flüssigkeitsstrom. Das Magnetsystem kann vor der Reinigung schnell entfernt werden, in dem die Schnellverschlüsse gelöst werden.
Aufgrund des Extraktor-Prinzips kann die Reinigung relativ einfach vorgenommen werden. Sobald der Magnet aus dem Extraktor entfernt wurde, können beide Teile einfach abgespült werden.
Das zähflüssige Medium kann unter Druck durch den Filter gepumpt werden. Aufgrund des sehr starken Magnetfeldes können Partikel mit einer Größe ab 10µ aus der Flüssigkeit gefiltert werden. Um die Reini-
gung des Filters einfacher zu gestalten, wurde in den Boden des Gehäuses eine Ablassschraube einge-
baut.
Eine Ausführung für die Enteisenung von schnell gerinnenden Flüssigkeiten (wie Schokolade, geschmol-
zenem Käse usw.) ist auch lieferbar. Diese Einheiten sind doppelwandig ausgestattet und können an eine Warmwasserleitung angeschlossen werden, damit der Temperaturverlust während der Enteisenung minimal bleibt.
SPEZIFIKATIONEN
Ausführung: einfache manuelle Reinigung - permanent-magnetisch
Gehäusematerial: rostfreier Stahl, Werkstoff-Nr. 1.4404
Maximaler Druck: 10 Bar
Anschlussflansche: ausgestattet mit Flanschen gemäß DIN2576 ND10 NW80
Oberflächenbehandlung: elektrolytisch poliert
- Verfügt über ein CE-siegel

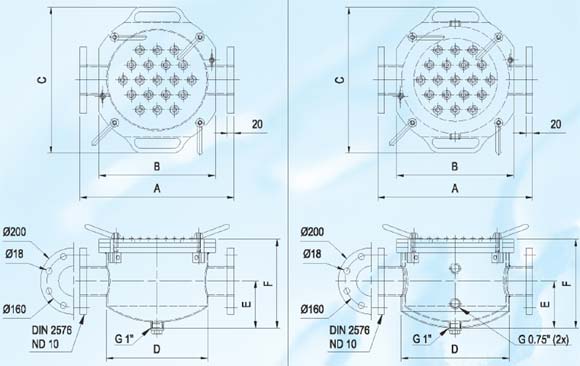

(einwandig] (doppelwandig)
| Art.-Nr. | Kapazität | A | B | C | D | E | F | Anzahl | Gewicht |
| l/min. | mm | mm | mm | mm | mm | mm | Magnetstäbe | kg | |
| BM 20.280** | 300 | 398 | 282 | 372 | Ø 256 | 146 | 257 | 9 | 41 |
| BM 20.281** | 375 | 448 | 332 | 422 | Ø 306 | 135 | 261 | 14 | 57 |
| BM 20.282** | 475 | 466 | 350 | 440 | Ø 324 | 141 | 267 | 19 | 63 |
| BM 20.283 | 300 | 398 | 282 | 372 | Ø 206 | 121 | 232 | 9 | 30 |
| BM 20.284 | 375 | 448 | 332 | 422 | Ø 256 | 120 | 246 | 14 | 42 |
| BM 20.285 | 475 | 466 | 350 | 440 | Ø 306 | 123 | 249 | 19 | 54 |
