Permanent-Magnetgittersysteme im Gehäuse - Typ MAGBOX

Das Permanent-Magnetgittersysteme MAGBOX ist eine vollständige Enteisenungseinheit, die in Rohr-
leitungssysteme schnell und einfach eingebaut werden kann.

Die MAGBOX-Gehäuse werden standardmäßig ohne Magnetgitter geliefert. Im Gehäuse können wahlwei-
se ein oder zwei Magnetgitter angebracht werden, wobei gewählt werden kann zwischen den Perma-
nent-Magnetgittern und den einfach zu reinigenden Permanent-Magnetgittern 'easy-clean'. (weitere Informationen)

Der Materialstrom wird im freien Fall durch das Sys-
tem geleitet, wobei die im Produktfluss vorhandenen Eisenpartikel von den Magnetgittern angezogen werden. An der Frontseite verfügt die MAGBOX über eine herausnehmbare Drehtür, die durch zwei Schnellspanner mit Sperrklinke abgeschlossen ist. Zur Reinigung können die Magnetgitter nach dem Öffnen der Tür herausgenommen werden. Magnetgitter-
systeme vom Typ MAGBOX werden häufig zur abschließenden Kontrolle im Produktionsprozess einge-
setzt, zum Beispiel direkt vor der Verpackung des Endproduktes. Ein großer Vorteil der Magnetgitter-
systeme ist die geringe Konstruktionshöhe.

SPEZIFIKATIONEN

Konstruktionshöhe: 190 mm
Material: rostfreier Stahl, Werkstoff-Nr. 1.4404
- Die Tür verfügt an der Innenseite über einen
  Dichtungsring aus Silikon
- An der Tür befindet sich ein Griff
- An der Gehäuserückseite befindet sich eine
  Erdungsklemme
Oberflächenbehandlung: elektrolytisch poliert

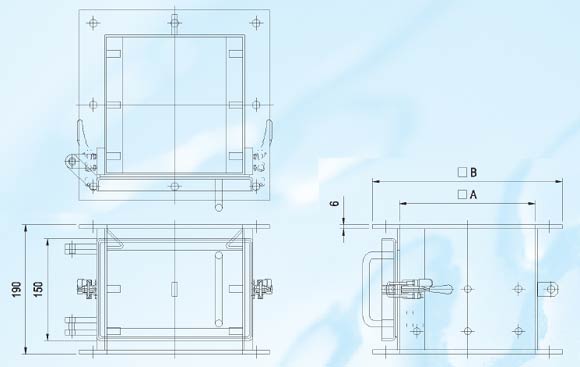

Gehäuse der MAGBOX

Art.-Nr.	A	B	Gewicht
	mm	mm	kg
BM 25.801	150	230	9
BM 25.802	200	280	11
BM 25.803	250	330	12
BM 25.804	300	380	14
BM 25.806	400	480	17
BM 25.808	500	580	20

Die für die MAGBOX einzusetzenden Magnetgitter finden Sie hier.

Standardmäßig sind die gelisteten Magnetsysteme mit gebohrten quadratischen Flanschen ausge-
stattet. Jedoch können für diese Systeme Übergangskonusse geliefert werden, damit die Separierein-
heiten in jedes bestehende Leitungssystem integriert werden können. Informationen über die standard-
mäßig lieferbaren Übergangskonusse finden Sie hier.
