Übergangskonusse - Adapter für die Magnetsystme aus der Nahrungsmittelindustrie und pharmazeutischen Industrie

Standardmäßig sind die BM Magnetsysteme für die Nahrungsmittelindustrie und die pharmazeutische Industrie mit glatten, gebohrten quadratischen Anschlussflanschen ausgestattet.

Um diese Systeme in ein bestehendes Rohrleitungs-
system integrieren zu können, ist eine große Palette an Standardübergangsstücken lieferbar. Diese Über-
gangskonusse verfügen an der einen Seite über eine gebohrten quadratischen Flansch, der auf das Magnetsystem passt. Die andere Seite hat einen glatten Anschlussflansch mit einem Lochmuster gemäß DIN2576. Davon abweichende Übergangs-
konusse sind auf Anfrage lieferbar.

Die Permanent-Magnetfilter, verfügen über Anschlussflansche nach DIN2575 ND10 NW80. Dafür können auf Anfrage auch Übergangskonusse geliefert werden.



Art.-Nr.	Ausführung	A	B	C
		mm	mm	mm
BM 25.910	 150 auf NW80	150	230	100
BM 25.911	 150 auf NW100	150	230	85
BM 25.912	 150 auf NW125	150	230	65
BM 25.913	 150 auf NW150	150	230	50
BM 25.914	 200 auf NW200	200	280	65
BM 25.915	 250 auf NW250	250	330	75
BM 25.916	 300 auf NW300	300	380	85
BM 25.917	 400 auf NW350	400	480	160
BM 25.918	 400 auf NW400	400	480	135
BM 25.919	 500 auf NW450	500	580	200
BM 25.920	 500 auf NW500	500	580	160

Für alle rechteckigen Standardflansche sind Dichtungen einschließlich eines Lochmusters lieferbar. Diese Dichtungen werden aus qualitativ hochwertigem Silikon (40 g Shore-Härte FDA) hergestellt.

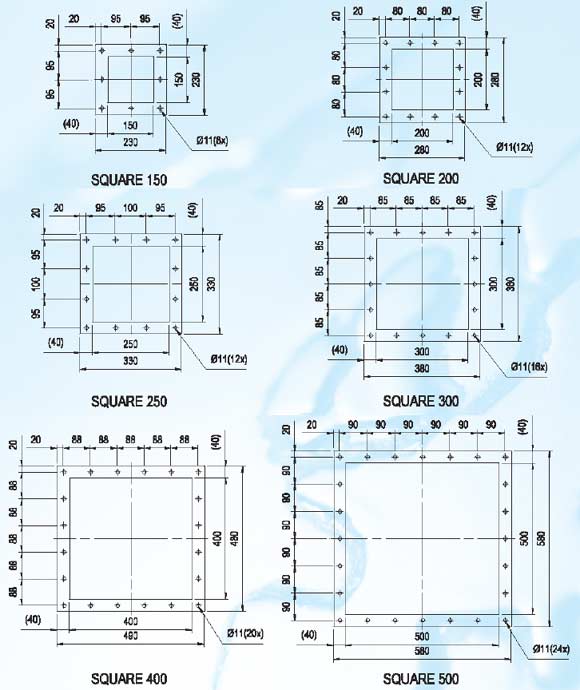

Standardflansche:
