Permanent-magnetische Filter

Diese magnetischen Filter werden eingesetzt, um Eisenpartikel aus Produkten in flüssiger Form herauszufiltern. Sie werden sowohl in der Nahrungsmittelindustrie als auch in Hydraulikaggregaten und Kühlmittelsystemen eingesetzt. Das Filtersystem ist aus Keramikmagneten aufgebaut. Die gesamte Einrichtung ist in einem Gehäuse aus rostfreiem Stahl (Werkstoff-Nr. 1.4301) eingeschlossen, wodurch sie sich u. a. vielfach in der Nahrungsmittel-industrie bewährt hat. Das System lässt sich zum Reinigen leicht herausnehmen.

Eine doppelwandige Spezialausführung ist zum Einsatz in erwärmten Rohrsystemen (einschließlich des Separierens von Eisenpartikeln bei z. B. flüssiger Schokolade oder Käse) lieferbar.

Für extrem hohe Anforderungen bei der Enteisenung kann ein System mit Neodymmagneten geliefert werden. Weiterhin steht eine Sonderausführung zum Einsatz in Rohrsysteme, bei denen hoher Druck auftritt, zur Verfügung.

Für Rohmaterialien mit einer Kapazität von 1000 bis 8500 l/min können Großraum-Systeme gefertigt werden. Weiterhin sind Magnetfilter in Spezialausführung mit Flanschen nach DIN 2576 ND 10 lieferbar. Diese finden hauptsächlich in der Nahrungs- und Genussmittelindustrie Anwendung.

Permanent-Magnetfilter



Art.-Nr.	max. Druck	Kapazität	Anzahl der	A	B	F	Gewicht
	bar	l/min	Stäbe	mm	mm	mm	kg
BM 20.100**	3	250	9	160	206	292	23
BM 20.101**	3	325	14	195	256	342	31
BM 20.102**	3	400	19	190	306	392	44
BM 20.200	3	300	9	160	206	292	21
BM 20.201	3	375	14	195	256	342	30
BM 20.202	3	475	19	190	306	392	41
BM 20.300	8	300	9	200	206	292	22
BM 20.301	8	375	14	235	256	342	31
BM 20.302	8	475	19	230	306	392	42

** = doppelwandig; Medium-Anschlussstutzen R 2 1/2”; Wasseranschluss R 3/4”

Permanent-Magnetfilter in Spezialausführung mit Flanschen nach DIN 2576 ND 10*



Art.-Nr.	max. Druck	Kapazität	Anzahl der	B	D	I	Gewicht
	bar	l/min	Stäbe	mm	mm	mm	kg
BM 20.250**	3	300	9	366	190	352	39
BM 20.251**	3	375	14	416	225	402	54
BM 20.252**	3	475	19	466	220	422	60
BM 20.253	3	300	9	316	175	302	29
BM 20.254	3	375	14	366	210	352	31
BM 20.255	3	475	19	416	205	402	52
BM 20.256**	10	300	9	366	230	352	41
BM 20.257**	10	375	14	416	265	402	57
BM 20.258**	10	475	19	466	260	422	63
BM 20.259	10	300	9	316	215	302	30
BM 20.260	10	375	14	366	250	352	42
BM 20.261	10	475	19	416	245	402	54

** = doppelwandig; Medium-Anschlussstutzen NW 80; Wasseranschluss R 3/4”

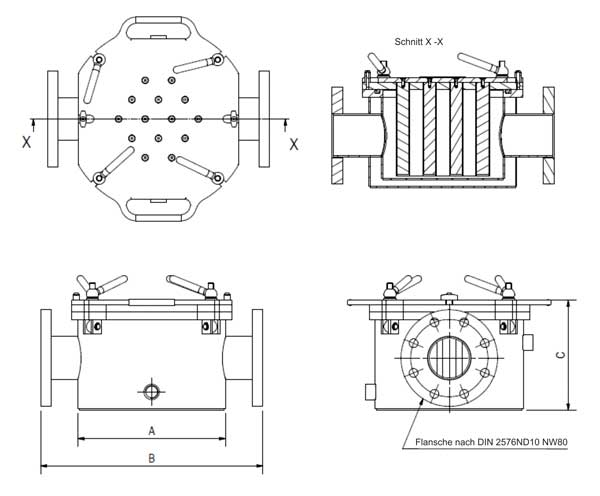

Permanent-Magnetfilter für erhöhte Anforderungen mit Flanschen nach DIN 2576 ND 10*



Art.-Nr.	max. Druck	Kapazität	A	B	C	D	Gewicht
	bar	l/min	mm	mm	mm	mm	kg
BM 20.400	5	1000-2600	162	580	563	273	113
BM 20.401	5	1900-4900	213	660	748	324	155
BM 20.402	9	2900-7300	261	760	953	407	289
BM 20.403	9	3400-8500	318	860	953	457	308

* Weitere Angaben zu den Flanschen nach DIN 2576 ND 10 finden Sie hier
