Permanent-Magnetspannplatten mit feinster Querpolteilung und extrem niedriger Bauhöhe (40 mm)
Magnetsystem aus Neodym-Eisen-Bor-Magneten NdFeB
Das Hochenergie-Magnetsystem aus Neodym-
Eisen-Bor-Magneten NdFeB (Seltenen Erden) und
die Feinstpolteilung (St 1,5/NE 0,8 mm) bieten vielfältige Einsatzmöglichkeiten, insbesondere das Spannen von sehr dünnen und kleinen Werkstücken. Die äußerst geringe Bauhöhe (40 mm) erweitert die Einsatzmöglichkeiten.
Die massive Konstruktion des Grundkörpers und
die stabile Oberplatte sowie das Hochenergie-Magnetsystem gewährleisten eine extrem lange
und wartungsfreie Lebensdauer.
Alle Magnetspannplatten haben einen abnehmbaren Schalthebel. Das sich nach dem Einsatz aufgebaute Magnetfeld ist sehr gering, und der im Werkstück und Werkzeug entstehende Restmagnetismus ist somit ohne Bedeutung.
Die Spannsysteme sind auch auf Funkenerosionsanlagen einsetzbar.

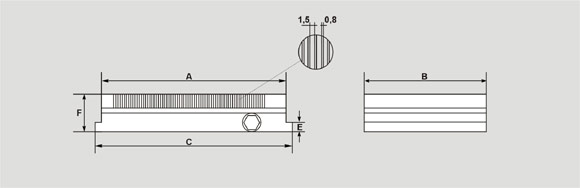

Polteilung: St. 1,5 mm / NE 0,8 mm
Haftkraft: max. 70 N/cm² (entspricht 7 kg/cm²)
| Art.-Nr. | A | B | C | E | F | Schalt- | Gewicht | ||
| mm | mm | mm | mm | mm | stellen | kg | |||
| BM 68.001 | 150 | 100 | 165 | 10 | 40 | 1 | 5 | ||
| BM 68.002 | 200 | 100 | 215 | 10 | 40 | 1 | 7 | ||
| BM 68.003 | 255 | 130 | 270 | 10 | 40 | 1 | 11 | ||
| BM 68.005 | 150 | 150 | 165 | 10 | 40 | 1 | 8 | ||
| BM 68.006 | 250 | 150 | 265 | 10 | 40 | 1 | 15 | ||
| BM 68.007 | 300 | 150 | 315 | 10 | 40 | 1 | 15 | ||
| BM 68.008 | 350 | 150 | 365 | 10 | 40 | 1 | 18 | ||
| BM 68.009 | 400 | 150 | 415 | 10 | 40 | 1 | 20 | ||
| BM 68.010 | 450 | 150 | 465 | 10 | 40 | 1 | 23 |
Weitere Abmessungen auf Anfrage.
Die Oberplatte kann ohne Beeinträchtigung der Haftkraft bis zu einer Tiefe von 5 mm bearbeitet werden. Befestigung der Magnetspannplatten auf dem Bearbeitungstisch über Spannpratzen. Die Magnetspann-platten werden standardmäßig mit 2 Anschlagleisten geliefert.
