Magnete und Magnetsysteme

Elektro-Magnetleisten, -Topfmagnete, -Bohrständer




Elektro-Magnetleisten


Elektro-Magnetleisten - vielseitige Einsatzmöglichkeiten zum Halten, Positionieren und Transportieren von Werkstücken
- speziell ausgelegt für 100 % ED (Einschaltdauer)
- Anschlussspannung: DC 24 Volt
- versehen mit Anschlussklemme und PG-Verschraubung
- Befestigung mittels Gewindebohrungen möglich
- entspricht Schutzart IP 65 - Anschlüsse entsprechen IP 00
- wenn erforderlich können die Magnetleisten mit einer Schalteinrichtung geliefert werden

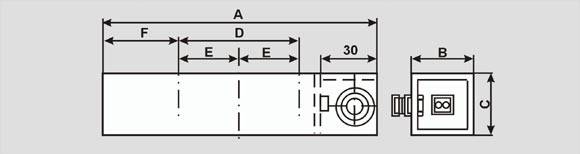

Zeichnung - Elektro-Magnetleisten

Art.-Nr. A B C Gewinde- D E F Magn. Leistungs- Haft- Ge-
bohrung Haftfläche aufnahme kraft** wicht
mm mm mm mm mm mm mm Watt max. N kg
BM 30.201 150 40 35 2xM8 55 - 26 120 x 40 11 600 1,1
BM 30.202 200 40 35 2xM8 80 - 60 170 x 40 14 850 1,5
BM 30.203 300 40 35 2xM8 150 - 75 270 x 40 19 1350 2,2
BM 30.204 400 40 35 2xM8 240 - 80 370 x 40 28 1850 2,9
BM 30.205 500 40 35 2xM8 300 - 100 470 x 40 40 2350 3,7
BM 30.206 600 40 35 3xM8 440 220 80 570 x 40 46 2850 4,5
BM 30.251 150 60 50 2xM8 60 - 30 120 x 60 22 1200 2,4
BM 30.252 200 60 50 2xM8 110 - 30 170 x 60 30 1700 3,2
BM 30.253 300 60 50 2xM8 150 - 75 270 x 60 40 2700 4,7
BM 30.254 400 60 50 2xM8 240 - 80 370 x 60 56 3700 6,4
BM 30.255 500 60 50 2xM8 300 - 100 470 x 60 68 4700 8,0
BM 30.256 600 60 50 3xM8 460 230 70 570 x 60 80 5700 9,5
BM 30.352 200 100 60 2xM10 80 - 45 170 x 100 40 5000 *
BM 30.353 300 100 60 2xM10 160 - 50 270 x 100 60 7900 *
BM 30.354 400 100 60 3xM10 240 120 50 370 x 100 80 10500 *
BM 30.355 500 100 60 3xM10 300 150 100 470 x 100 100 14000 *
* Daten auf Anfrage.
**Hinweis: 10 N entsprechen 1 kg

Weitere Abmessungen auf Anfrage.


Schalteinrichtung im Gehäuse

- Ein-/Ausschalter und Kontrollleuchte
- Anschlussspannung: AC 100 - 240 Volt / 50 – 60 Hz.
- Ausgangsspannung DC 24 Volt (einstellbar von minus 10% bis plus 20%)
- Ausgang über Bananenbuchsen
- Ausgänge dauerkurzschlussfest
- mit integriertem Lüfter
- Gehäuse Stahlblech pulverbeschichtet
- Primär getaktet
- Leistungsaufnahme: 150 Watt

Abmessung: 110 mm breit x 58 mm hoch x 226 mm tief

Art.-Nr.: BM 30.175

HINWEIS: Schaltungen mit stufenloser Haftkraftregulierung sind auf Anfrage möglich.
